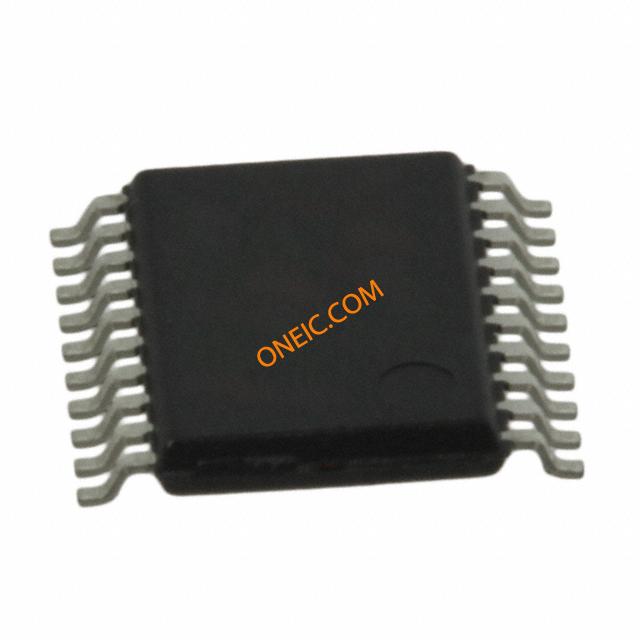

点击放大查看
MCP4361-103E/ST
| 制造商 | Microchip Technology Inc. |
| 描述 | Digital Potentiometer 256POS 10KOhm Quad 20-Pin TSSOP Tube Digital Potentiometer ICs 10k SPI 8-bit Quad Chl, TSSOP20 10k, SPI, quad channel, 8-bit, nonv IC DIGITAL POTENTIOMETER 20TSSOP MCP4361-103E/ST, Digital Potentiometer 10kΩ 257-Position Linear Serial-SPI 20-Pin TSSOP IC, DIGITAL POT 10KOHM 257 QUAD 20-TSSOP DigPot;10K;SPI;QuadChannel;8-Bit;NonVolatileMemory;20TSSOP4.4mmTube Integrated circuit: digital potentiometer; 10kΩ; SPI; 8bit; SMD Potentiometer IC 10 kOhm TSSOP-20, MCP4361-103E/ST, Microchip 10kΩ 257位置 线性 数字电位计, 串行 - SPI接口, 20针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 273 | 单位包装 | 74 |
| 其他名称 | MCP4361103EST | 标准包装数量 | Rail / Tube |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 抗辐射加固 | No |
电气参数
| 接口 | SPI | 电阻 | 10 kOhm |
| 存储器类型 | Non-Volatile | INL/DNL（LSB） | ±1LSB |
| 输入功率 | Single | 输出电流 | 450 uA |
| 供电电压 | 2.7 V to 5.5 V | 供电类型 | Single |
| 电阻值（欧姆） | 10k | 分辨率（位） | 8bit |
| 通道数量 | 4 | 元件数量 | 4 |
| 电阻公差 | :± 20% | 电源电压范围（典型） | Not Required V |
| 初始电阻（最小） | 10 kohm | 共模瞬态抗扰度（最小） | Extended |
机械参数
| 锥度 | Linear | 宽度 | 4.5mm |
| 高度 | 1.05mm | 长度 | 6.6mm |
| 重量 | 0.00001 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20TSSOP | 冷却的封装 | TSSOP |
| 总长度 | 6.5 | 包装数量 | TSSOP |
| 尺寸/外形 | 6.6 x 4.5 x 1.05mm | 位数 | 256 |
| 外壳尺寸-插件 | 1 | 接触件表面处理 - 配合 | Buffered |
| 供应商器件封装 | 20-TSSOP | ||
产品信息
| SPG | 50 | 类型 | Digital |
| 已删除 | Compliant | 滑动端存储器 | Non Volatile |
| 单元数量 | 1 | 控制接口 | Serial (4-Wire, SPI) |
| 电路数 | 4 | 抽头/步进数 | 257 |
| 印刷电路板数量 | 20 | A/D转换器数量 | Quad |
环境参数
| 工作温度 | -40 to 125 °C | 温度系数 | 150 ppm/°C Typical |
