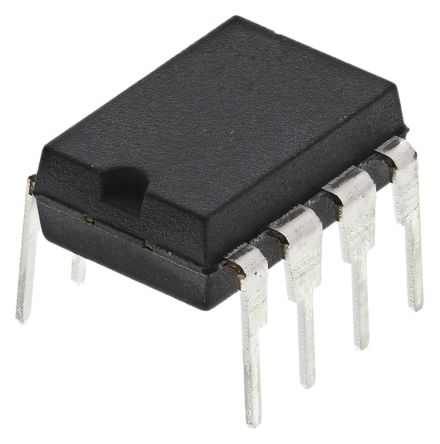

点击放大查看
MCP1403-E/P
| 制造商 | |
| 描述 | MOSFET DRVR 4.5A 2-OUT Lo Side Inv 8-Pin PDIP Tube 4.5A Dual MOSFET Drvr IC MOSFET DVR 4.5A DUAL 8DIP MCP1403-E/P, Dual MOSFET Power Driver 4.5A, Inverting, 4.5 to 18V, 8-Pin PDIP Gate Drivers 4.5A Dual MOSFET 8PDIP.300inTUBE,4.5ADualMOSFETDrvr Driver; 4.5A; Channels:2; inverting; 4.5÷18V; DIP8 Microchip 双 MOSFET 功率驱动器, 4.5A, 反相, 8针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 300 | 单位包装 | 60 |
| 产品类别 | Gate Drivers | 标准包装数量 | Trays |
| 工厂包装数量 | 60 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | inverting | 下降时间 | 28 ns |
| 延迟时间 | 40ns | 输入类型 | Inverting |
| 逻辑类型 | CMOS, TTL | 额定电压 | 4.5 V |
| 上升时间（典型） | 28 ns | 输出电流 | 4.5 A |
| 供电电流 | 2 mA | 驱动电路 | Low Side |
| 供电电压 | 4.5 V ~ 18 V | 输出数量 | 2 |
| 通道数量 | 2 | 峰值输出电流 | 4.5(Typ) A |
| 最小供电电压 | 18 V | 输入逻辑低电平 | CMOS/TTL |
| 传播延迟时间 | 48 ns | 输入逻辑高电平 | CMOS|TTL |
| 输出数量与类型 | 2 | 反向恢复时间（trr） | 18ns |
| 滑臂电阻（欧姆）（典型） | 2.8|2.2 Ohm | 峰值脉冲电流（10/1000µs） | 4.5A |
| 最大传播延迟 @ V, 最大CL | 28 | 冲击放电电流 (8/20µs) | 15ns |
| 传播延迟 tpLH / tpHL（最大） | 48 | 共模瞬态抗扰度（最小） | Extended |
机械参数
| 宽度 | 6.35mm | 高度 | 3.3mm |
| 长度 | 9.27mm | 重量 | 1.06 g |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 8 | 封装形式 | 8PDIP |
| 冷却的封装 | PDIP | 总长度 | 9.27 |
| 包装数量 | PDIP | 尺寸/外形 | 9.27 x 6.35 x 3.3mm |
| 位数 | 8 | 外壳尺寸-插件 | 3.3 |
| 供应商器件封装 | 8-PDIP | ||
产品信息
| SPG | 60 | 类型 | Dual High Speed Driver |
| 功能 | Y | 制造商全称 | Microchip Technology |
| 配置 | Low-Side | 单元数量 | 1 |
| 驱动器数量 | 2 | 印刷电路板数量 | 8 |
| 配置数 | 2 | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
