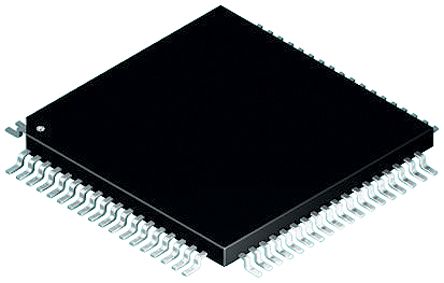

DSPIC30F5013-20I/PT

制造商	Microchip Technology Inc.
描述	MCU 16-bit dsPIC30 dsPIC RISC 66KB Flash 2.5V/3.3V/5V 80-Pin TQFP Tray 16 Bit MCU/DSP 20MIPS 66 KB FLASH IC DSC 16BIT 66KB FLASH 80TQFP Digital Signal Processors & Controllers - DSP, DSC 20 MHz 66KB Flash Microchip 16bit 数字信号处理器 DSP, 20MIPS, 66 kB ROM 闪存, 4 kB RAM, 80针 TQFP封装 dsPIC30 66K TQFP80 85°C
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

最小起订量	119	产品	DSCs
单位包装	119	其他名称	DSPIC30F501320IPT
产品类别	Digital Signal Processors & Controllers - DSP, DSC	标准包装数量	Trays
工厂包装数量	119

合规参数

RoHS	Lead free / RoHS Compliant	汽车级	NO
抗辐射加固	No	无铅定义	RoHS-conform

电气参数

转速	20 MHz	定时器	5 x 16 位
以太网	0	RAM 大小	4 KB
内核大小	16-Bit	核心类型	dsPIC
频率	20 MHz	接口	CAN/I2C/SPI/UART
时钟速率	20 MHz	分辨率	12Bit
EEPROM容量	1K x 8	存储器容量	4096 B
存储器类型	闪存	PWM通道数	8
输入信号	1	I/O 数量	68
计数器/定时器	5	数据转换器	A/D 16x12b
最大频率	20MIPS	DAC数量	1
振荡器类型	Internal	供电电压	2.5\|3.3\|5 V
数字I/O线数	68 pins	分辨率（位）	32 bit
串行接口	2	通道数量	2
采样频率	200KSPS	模拟输入/输出	1（16 x 12 位）
程序存储器大小	66 KB	程序存储器类型	Flash
ADC/DAC 数量	16	最小输入电压	5.5 V
最小供电电压	2.2/2.5 V	计数器/定时器数量	5 Timer
供电电压 (Vcc/Vdd)	2.5 V ~ 5.5 V	独立延迟数量	8

机械参数

宽度	12mm	高度	1.05mm
长度	12mm	包装方式	Tray
安装类型	Surface Mount	连接器类型	2
安装样式	SMD/SMT	引脚数	80
封装形式	80TQFP	冷却的封装	TQFP
包装数量	TQFP	尺寸/外形	12 x 12 x 1.05mm
触点数	1	位数	80
供应商器件封装	80-TQFP (12x12)	核心数/总线宽度	16 Bit
脉冲宽度失真（最大）	1（8 x 16 位）

产品信息

USB	0	类型	dsPIC30
系列	dsPIC30F	产品特性	CAN Controller
功能	Y	片内RAM（通道数×位宽）	16-chx12-bit
外设	AC'97, Brown-out Detect/Reset, I²S, LVD, POR, PWM, WDT	架构	RISC
连接性	CAN, I²C, SPI, UART/USART	制造商全称	Microchip Technology
架构类型	RISC	可编程性	Yes
核心处理器	dsPIC	指令类型	Fixed/Floating Point
定时器数量	5	定时器分辨率	16Bit
射频系列/标准	dsPIC30	其他规格	30MIPS
输入数量及类型	68 I/O

环境参数

测试温度	-40 °C	工作温度	-40 to 85 °C
结工作温度	85C
