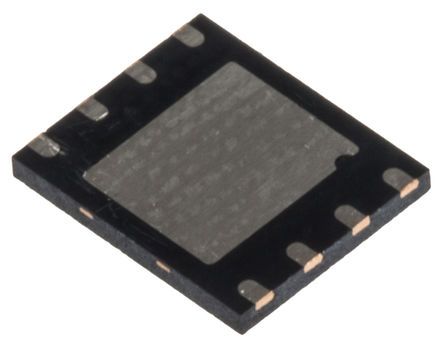

25AA256-I/MF
| 制造商 | Microchip Technology Inc. |
| 描述 | EEPROM Serial-SPI 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin DFN-S EP 256k, 32K X 8 , 1.8V SER EE IND IC EEPROM 256KBIT 10MHZ 8DFN 25AA256-I/MF, Serial EEPROM Memory 256kbit, Serial-SPI, 50ns, 1.8V, 8-Pin DFN S EP EEPROM 32kx8 - 1.8V EEPROM Serial-SPI 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin DFN-S EP Tube IC, EEPROM SERIAL 256KB, SMD, DFN-8 256K,32KX8,1.8VSEREEIND Memory; EEPROM; SPI; 32kx8bit; 1.8÷5.5V; 10MHz; DFN8 Microchip 串行 EEPROM 存储器, 256kbit, 串行 - SPI接口, 50ns, 1.8 → 5.5 V, 8针 DFN-S EP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 300 | 单位包装 | 60 |
| 其他名称 | 25AA256IMF | 产品类别 | EEPROM |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 60 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423261 | 零件状态 | :25AA256 |
| 抗辐射加固 | No | ESD保护 | Yes |
电气参数
| 转速 | 3MHZ, 5MHZ, 10MHZ | 存储器 | :32K x 8bit |
| 频率 | 10 MHz | 接口 | Serial-SPI |
| 时钟速率 | 10 MHz | 延迟时间 | 150ns |
| 存取时间 | 50 ns | 存储器容量 | 256K (32K x 8) |
| 存储器类型 | EEPROM | 偏置电流 | 2.5mA(Read),0.6mA(Write) |
| VCCB电压 | :1.8V | 额定电压 | 2.5|3.3|5 V |
| 时钟频率 | :10MHz | 数据转换器 | 200(Min) Year |
| 最大频率 | 10 MHz | 输出电流 | 6 mA |
| 供电电压 | 1.8 V ~ 5.5 V | 漏电流 | ±1μA |
| 输入电容值 | 7pF | 电容 @ Vr, F | 7pF |
| 最大额定电流 | 6 mA | 最小输入电压 | 2.8V |
| 上升/下降时间（典型） | 100ns | 启动定时方式 | 250ns |
| 最小供电电压 | 5.5 V | 开关时间（Ton, Toff）（最大） | 100ns |
| 写入周期时间 - 字、页 | Yes | 平均整流电流 Io | 6 mA |
| 栅极触发电压 Vgt (最大) | 2.5 V, 3.3 V, 5 V | ||
机械参数
| 宽度 | 6mm | 高度 | 0.84mm |
| 长度 | 5mm | 重量 | 0.00005 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8DFN-S EP |
| 冷却的封装 | DFN S EP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 60 | 尺寸/外形 | 5 x 6 x 0.84mm |
| 位数 | 8 | 供应商器件封装 | 8-DFN-S (6x5) |
产品信息
| SPG | 60 | 类型 | memory |
| 密度 | 256 Kb | 基本单元 | :25 |
| 制造商全称 | 32Kx8 | 可编程性 | Yes |
| 存储器格式 | EEPROMs - Serial | 单元数量 | 1 |
| 存储器架构 | 32kx8bit | ||
环境参数
| 插拔次数 | 1000000 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
