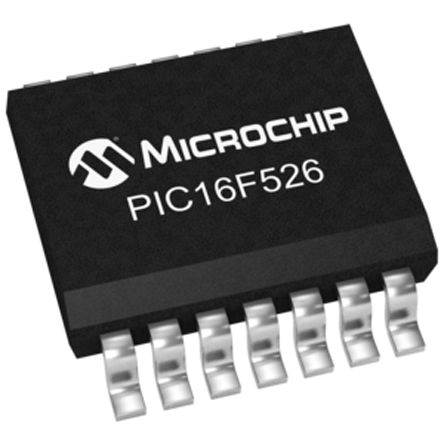

PIC16F526-I/SL
| 制造商 | Microchip Technology Inc. |
| 描述 | . PIC16F526-I/SL - PIC PIC® 16F Microcontroller IC 8-Bit 20MHz 1.5KB (1K x 12) FLASH 14-SOIC from Microchip Technology. from now! |
| 分类 |
商业参数
| 最小起订量 | 57 | 单位包装 | 57 |
| 其他名称 | PIC16F526ISL | 产品类别 | 8-bit Microcontrollers - MCU |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 57 |
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 输入端 | 12 | 转速 | 20 MHz |
| 定时器 | 1 x 8 bit | 存储器 | 1.5KBytes |
| 以太网 | 0 | RAM 大小 | 67 byte |
| 内核大小 | 8-Bit | 核心类型 | PIC |
| 频率 | 20 MHz | 时钟速率 | 20 MHz |
| 比较器数量 | 2 | EEPROM容量 | 64Byte |
| 存储器容量 | 64 byte | 存储器类型 | FLASH |
| 显示类型 | no | I/O 数量 | 12 |
| 电压范围 | 2-5.5V | 位数 | 8 |
| 额定电压 | 2 → 5.5 V | 看门狗定时器 | 1 |
| 时钟频率 | 5MIPS | 数据转换器 | A/D 3x8b |
| 最大频率 | 20MHz | DAC数量 | 0 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 数字I/O线数 | 12pins | 分辨率（位） | 8Bit |
| 通道数量 | 3 | 模拟输入/输出 | 2 |
| 非易失性存储器 | 64Bytes | 程序存储器大小 | 1.5 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 3channels |
| 最小输入电压 | 5.5V | 最小供电电压 | 2 V |
| 频率（中心/带宽） | 8bit | 最大功耗 | 700 mW |
| 每元件位数 | 8 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 3.9mm | 高度 | 1.5mm |
| 长度 | 8.65mm | 包装方式 | Tube |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 14SOIC N | 冷却的封装 | SOIC |
| 尺寸/外形 | 8.65 x 3.9 x 1.5mm | 位数 | 14 |
| 供应商器件封装 | 14-SOIC | 核心数/总线宽度 | 8 Bit |
产品信息
| USB | No | 系列 | PIC16 |
| 匹配码 | PIC16F526-I/SL | CAN编号 | 0 |
| SPI编号 | 0 | 片内RAM（通道数×位宽） | 3-chx8-bit |
| 外设 | POR, WDT | 架构 | RISC |
| 可编程性 | Yes | 核心处理器 | PIC |
| 定时器数量 | 1 | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
