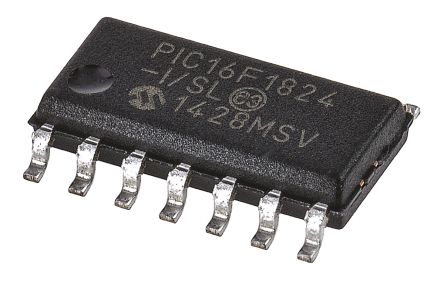

PIC16F1824-I/SL
| 制造商 | Microchip Technology Inc. |
| 描述 | . PIC16F1824-I/SL - PIC PIC® XLP™ mTouch™ 16F Microcontroller IC 8-Bit 32MHz 7KB (4K x 14) FLASH 14-SOIC from Microchip Technology. from now! |
| 分类 |
商业参数
| 最小起订量 | 1 | 单位包装 | 57 |
| 其他名称 | PIC16F1824ISL | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423190 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 转速 | 32 MHz | 定时器 | 1 x 16 bit, 4 x 8 bit |
| 存储器 | 7kB | 以太网 | 0 |
| RAM 大小 | 256 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 接口 | I2C/SPI/USART |
| 时钟速率 | 32 MHz | 分辨率 | 10bit |
| EEPROM容量 | 128Byte | 存储器容量 | 3.5KByte |
| 存储器类型 | FLASH | 显示类型 | 0 |
| I/O 数量 | 11 | 额定电压 | 1.8 → 5.5 V |
| 看门狗定时器 | 1 | 时钟频率 | :32MHz |
| 数据转换器 | A/D 8x10b | 最大频率 | 32MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 供电电压 | 2.5|3.3|5 V | 数字I/O线数 | 12pins |
| 分辨率（位） | 16bit | 通道数量 | 1 |
| 模拟输入/输出 | 2 | 程序存储器大小 | 7 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8channels |
| 最小输入电压 | 5.5V | 8位定时器数量 | 4 |
| 最小供电电压 | 1.8...5.5V | 频率（中心/带宽） | 16 bit, 8 bit |
| 最大功耗 | 800 mW | 每元件位数 | 10 bit |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 5.5 V | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.25mm |
| 长度 | 8.65mm | 重量 | 0.000638 |
| 包装方式 | TUBE | 安装类型 | Surface Mount |
| 引脚数 | :14 | 封装形式 | 14SOIC N |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 25 | 尺寸/外形 | 8.65 x 3.9 x 1.25mm |
| 位数 | 14 | 供应商器件封装 | 14-SOIC |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 2 x 10 bit, 2(1 x 10 bit) |
产品信息
| SPG | 25 | USB | No |
| 类型 | PIC microcontroller | 系列 | PIC16 |
| 产品特性 | XLP mode | 匹配码 | PIC16F1824-I/SL |
| CAN编号 | 0 | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 架构 | RISC | 连接性 | I²C, SPI, UART/USART |
| 核心处理器 | PIC | 内置振荡器 | 32MHz, 32kHz |
| 单元数量 | 1 | 定时器数量 | 5 |
| 控制器系列 | :PIC16F18xx | 标准交期 | 14 weeks |
| 射频系列/标准 | PIC16 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
