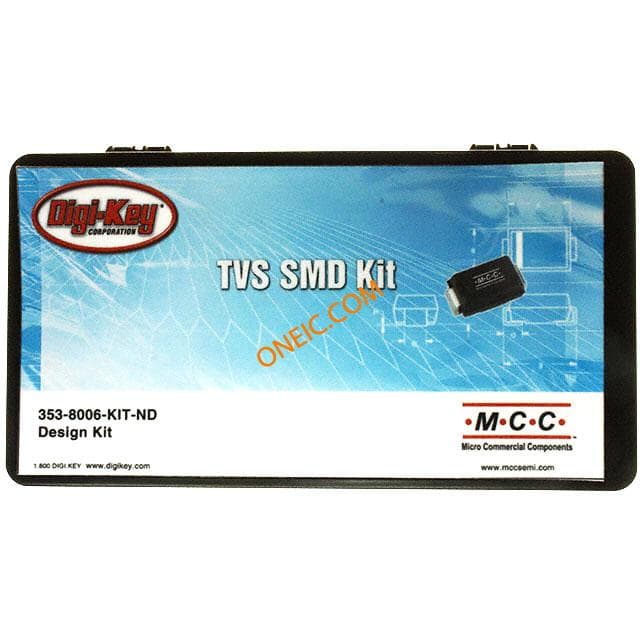

点击放大查看
SMLJ28A-TP
| 制造商 | |
| 描述 | TVS Diodes - Transient Voltage Suppressors 45.4V 3000W 66A Diode TVS Single Uni-Dir 28V 3KW 2-Pin SMC T/R TVS DIODE 28VWM 45.4VC SMC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SMLJ28A-TPMSCT | 标准包装数量 | 3,000 |
| 工厂包装数量 | 3000 | 标准封装名称 | DO-214-AB |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ESD保护 | No |
电气参数
| 通道数 | 1 Channel | 浪涌电流 | 66 A |
| 输出电流 | 1 | 供电电压 | 28V |
| 漏电流 | 0.005 uA | 元件数量 | 1 |
| 峰值脉冲功率 | 3000W (3kW) | 钳位电压 | 45.4V |
| 跳闸电流 | 1 mA | 击穿电压 | 31.1V |
| 电源线保护 | No | 最小输入电压 | 28 |
| 平均正向功率 | 3 kW | 单向通道数 | 1 |
| 峰值脉冲电流（8/20µs） | 66 A | 反向漏电流 @ Vr | 5 |
| 峰值脉冲电流（10/1000µs） | 66A | 反向关断电压（典型） | 28 V |
机械参数
| 宽度 | 6.22(Max) | 高度 | 2.62 mm |
| 长度 | 7.11 mm | 包装方式 | Tape and Reel |
| 引脚样式 | J-Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | DO-214AB, SMC |
| 冷却的封装 | DO-214AB | 总长度 | 7.11(Max) |
| 包装数量 | SMC | 尺寸/外形 | 8.13 mm W x 7.11 mm L x 2.62 mm H |
| 端接样式 | SMD/SMT | 位数 | 2 |
| 外壳尺寸-插件 | 2.62(Max) | 供应商器件封装 | DO-214AB, (SMC) |
产品信息
| 类型 | Zener | 系列 | SMLJ28 |
| 极性 | Unidirectional | 应用 | General Purpose |
| 制造商全称 | Micro Commercial Components (MCC) | 端口方向 | Uni-Directional |
| 印刷电路板数量 | 2 | ||
环境参数
| 工作温度 | -55°C ~ 175°C | 结工作温度 | -55 to 175 |
