SM05-TP
| 制造商 | |
| 描述 | ESD Suppressors 5V 300W ESD Suppressor TVS ±15KV 3-Pin SOT-23 T/R TVS DIODE 5VWM 9.8VC SOT23 ESD Suppressors / TVS Diodes 5V 300W |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | SM05-TPMSCT | 产品类别 | ESD Suppressors |
| 标准包装数量 | 3,000 | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| ESD保护 | ±15@Air Gap/±8@Contact Disc | ||
电气参数
| 电容 | 110 pF | 额定电压 | 5 |
| 供电电压 | 5V (Max) | 通道数量 | 2 Channel |
| 元件数量 | 2 | 峰值脉冲功率 | 300W |
| 钳位电压 | 9.8V | 电容 @ Vr, F | 110 pF |
| 击穿电压 | 7.3 V | 电源线保护 | No |
| 电容 @ 频率 | 110pF @ 1MHz | 平均正向功率 | 225 mW |
| 最大功耗 | 225 mW | 单向通道数 | 2 |
| 峰值脉冲电流（8/20µs） | 12 A | 反向漏电流 @ Vr | 10 |
| 峰值脉冲电流（10/1000µs） | 1A (8/20µs) | ||
机械参数
| 包装方式 | Reel | 引脚样式 | Gull-wing |

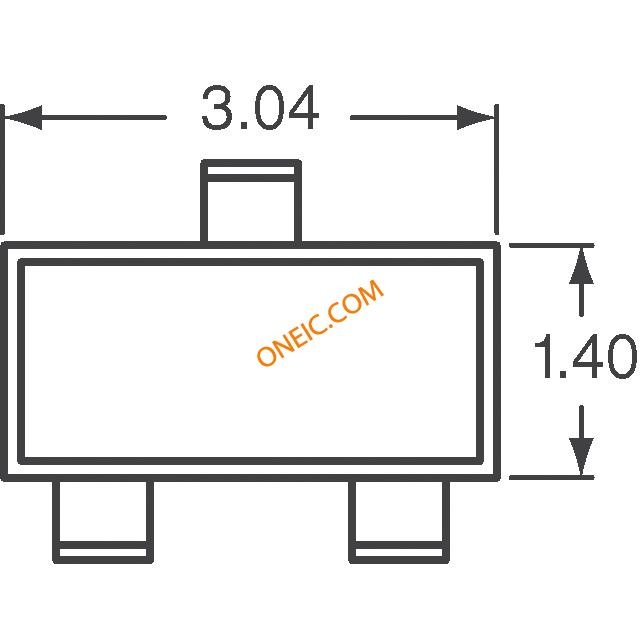

| 安装类型 | Surface Mount | 封装形式 | SOT-23 |
| 包装数量 | SOT-23 | 端接样式 | SMD/SMT |
| 位数 | 3 | 供应商器件封装 | SOT-23 |
产品信息
| 类型 | TVS | 系列 | SM05 |
| 极性 | Unidirectional | 应用 | General Purpose |
| 制造商全称 | Micro Commercial Components (MCC) | 配置 | Dual Common Anode |
| 端口方向 | Uni-Directional | ||
环境参数
| 工作温度 | -55°C ~ 150°C | ||
