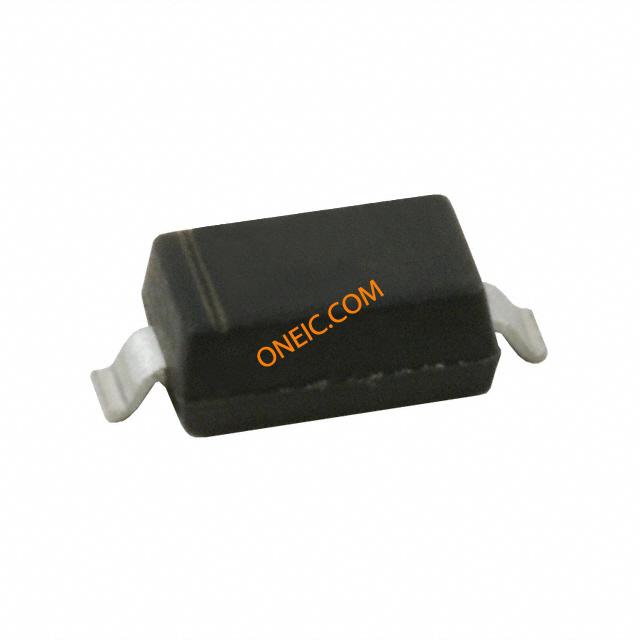

1N4148W-TP
| 制造商 | |
| 描述 | Diodes - General Purpose, Power, Switching 300mA, 100V Diode Switching 100V 0.15A 2-Pin SOD-123 T/R DIODE SWITCH 100V 0.15A SOD123 SWITCHING DIODE, 150mA, 100V, SOD123 SWITCHING DIODE, 150mA, 100V, SOD123, FULL REEL 400MW150MA75VSWITCHINGDIODE,SOD123,7IN.REEL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Switching Diodes | 其他名称 | 1N4148WTPMSCT |
| 产品类别 | Diodes - General Purpose, Power, Switching | 标准包装数量 | 3,000 |
| 工厂包装数量 | 3000 | 标准封装名称 | SOD-123 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85412100 | 抗辐射加固 | No |
电气参数
| 转速 | Small Signal = | 测试电流 | 1µA @ 75V |
| 整流器类型 | Switching Diode | 浪涌电流 | :1A |
| 输出电流 | 50μA | 供电电压 | 1 V |
| 电容 @ Vr, F | 2pF @ 0V, 1MHz | 二极管配置 | :SOD-123 |
| LED正向电压 | 1 | 开关频率 | Fast |
| 最小输入电压 | 1.25V @ 150mA | 最大功耗 | 400mW |
| 传播延迟时间 | 4ns | 电压负载调整率 | 100 V |
| 反向恢复时间（trr） | 4 ns | 峰值脉冲电流（8/20µs） | 2 A |
| 反向漏电流 @ Vr | 5 uA | 直流反向电压（Vr）（最大） | 100V |
| 平均整流电流 Io | 150mA | 峰值脉冲电流（10/1000µs） | 300mA |
| 反向关断电压（典型） | :100V | LED触发电流（最大） | :150mA |
| 连续漏极电流（Id）@ 25°C | 0.15 A | ||

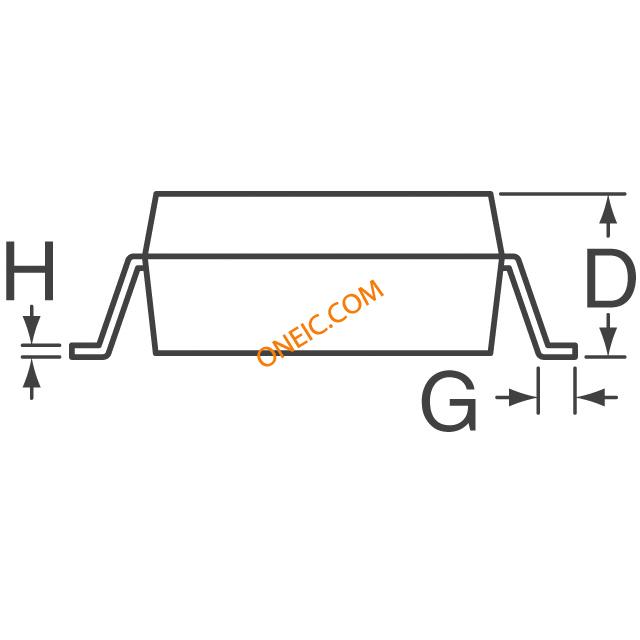

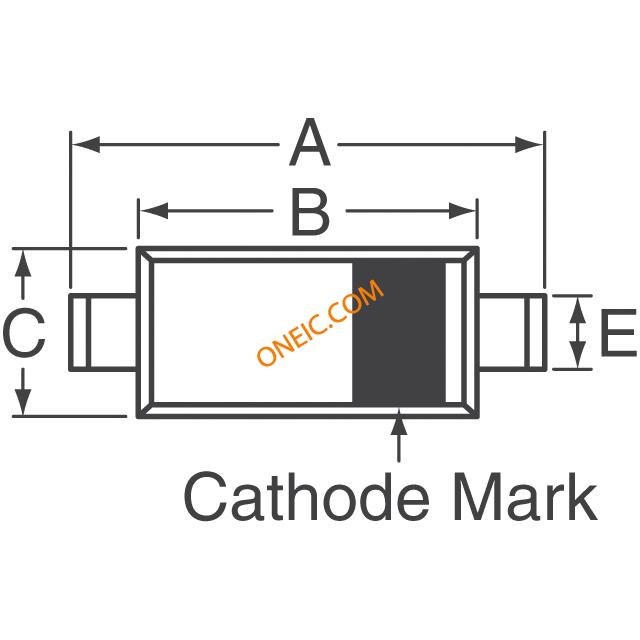

机械参数
| 宽度 | 1.8(Max) | 重量 | 0 |
| 包装方式 | Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | SOD-123 | 冷却的封装 | SOD-123 |
| 总长度 | 2.85(Max) | 包装数量 | SOD-123 |
| 主要材料 | Switching | 尺寸/外形 | 2.69x1.6x1.12mm |
| 位数 | 2 | 外壳尺寸-插件 | 1.2(Max) |
| 供应商器件封装 | SOD-123 | ||
产品信息
| 类型 | Switching Diode | 系列 | 1N4148 |
| 已删除 | Compliant | 二极管类型 | Standard |
| 配置 | Single | 印刷电路板数量 | 2 |
环境参数
| 热阻 | 312.5°C/W Ja | 工作温度 | - 55 C to + 150 C |
| 结工作温度 | -65°C ~ 150°C | ||
