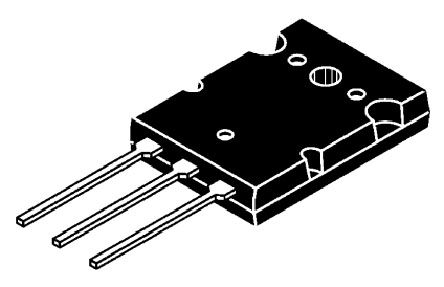

点击放大查看
IXFK44N60
| 制造商 | |
| 描述 | MOSFET DIODE Id44 BVdass600 Trans MOSFET N-CH 600V 44A 3-Pin(3+Tab) TO-264AA MOSFET N-CH 600V 44A TO-264AA IXFK44N60, N-channel MOSFET Transistor, 44A 600V, 3-Pin TO-264AA IXYS HiperFET 系列 Si N沟道 MOSFET , 44 A, Vds=600 V, 3针 TO-264AA封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | HyperFET | 产品类别 | MOSFET |
| 标准包装数量 | 25 | 工厂包装数量 | 25 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| FET类型 | MOSFET N-Channel, Metal Oxide | 下降时间 | 40 ns |
| 最大栅源电压 Vgs | ±20 V | FET特性 | Standard |
| 最大功率 | 560W | 额定功率 | 560 W |
| 开通延迟时间 | 40 ns | 输出功能 | 增强 |
| 上升时间（典型） | 50 ns | 晶体管类型 | N-Channel |
| 关断延迟时间 | 100 ns | 首抽头延迟 | 100 ns |
| 供电电压 | 600 V | 通道数量 | 1 Channel |
| 元件数量 | 1 | 输入电阻 | 130 mΩ |
| Vgs(th)（最大）@ Id | 4.5V @ 8mA | 击穿电压 | 600 V |
| 导通电阻 Rds(on) (最大) @ Id, Vgs | 130 mOhm @ 22A, 10V | 平均正向功率 | 560 W |
| 最大功耗 | 560 W | 集电极-发射极饱和电压（最大）@ Vge, Ic | 600 V |
| 导通电阻（最大） | 0.13 Ω | 电流传输比（最小） | 45 s |
| 栅极电荷（Qg）（最大）@ Vgs | 330nC @ 10V | 开关时间（Ton, Toff）（最大） | 40 ns |
| 漏源电压（Vdss） | 600V | 峰值脉冲电流（10/1000µs） | 44 A |
| 栅极触发电压 Vgt (最大) | +/- 20 V | 漏极电流（Idss）@ Vds（Vgs=0） | 44 A |
| 输入电容（Ciss）（最大）@ Vds | 8900pF @ 25V | 连续漏极电流（Id）@ 25°C | 44A (Tc) |
机械参数
| 宽度 | 5.13mm | 高度 | 26.16mm |
| 长度 | 19.96mm | 重量 | 0.352740 oz |
| 包装方式 | Tube | 插片宽度 | Tab |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 3 | 封装形式 | TO-264-3, TO-264AA |
| 冷却的封装 | TO-264AA | 总长度 | 19.96(Max) |
| 包装数量 | TO-264AA | 尺寸/外形 | 19.96 x 5.13 x 26.16mm |
| 位数 | 3 | 外壳尺寸-插件 | 26.16(Max) |
| 供应商器件封装 | TO-264AA | ||
产品信息
| 系列 | IXFK44N60 | 功能 | Y |
| 技术 | Si | 通道类型 | Enhancement |
| 制造商全称 | IXYS | 卡标准 | Power MOSFET |
| 配置 | Single | 印刷电路板数量 | 3 |
环境参数
| 工作温度 | +150 °C | ||
