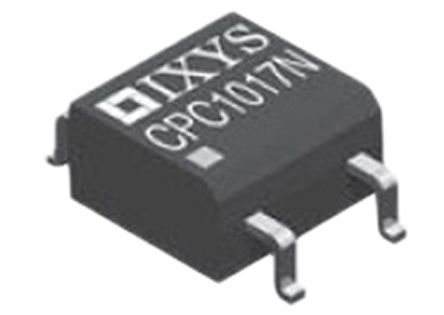

CPC1017N
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount SPNO RELAY RELAY OPTOMOS SP-NO 100MA 4-SOP IXYS 100 mA rms/mA 直流 表面贴装安装 单极常开 固态继电器, MOSFET输出, 直流切换 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CLA153 | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 认证机构 | CSA，EN/IEC 60950-1，证书 B 13 12 82667 003，UL 文件 E76270 |
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 电容 | 5pF | 输出类型 | AC, DC |
| 负载电流 | 100mA | 负载电压 | 0 ~ 60 V |
| 极数 | 1 | 最大额定电流 | 100 mA |
| 最小输入电压 | 1.2VDC | 最小供电电压 | 60 V |
| 关态电流（最大） | 1 μA | 导通电阻（最大） | 16 Ohm |
| 输入偏置电流（最大） | 50 mA | ||
机械参数
| 深度 | 3.81mm | 高度 | 2.12mm |
| 长度 | 4.09mm | 包装方式 | Tube |
| 触点形式 | 1 Form A (SPST-NO) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | SOP-4 |
| 尺寸/外形 | 4.089 x 3.81 x 2.1203mm | 端接样式 | Surface Mount |
| 典型触点布局 | 单极常开 | 供应商器件封装 | 4-SOP |
| 中压缩操作力 | 10 ms | ||
产品信息
| 系列 | CPC | 产品特性 | 无电弧，不带吸引电路、高可靠性、不受辐射 FM 干扰、不产生 EMI/RFI、可波焊 |
| 功能 | Y | 继电器类型 | Relay |
| 开关类型 | 直流 | 产品子类型 | PCB Mount |
环境参数
| 工作温度 | -40 → +85°C | ||
