点击放大查看

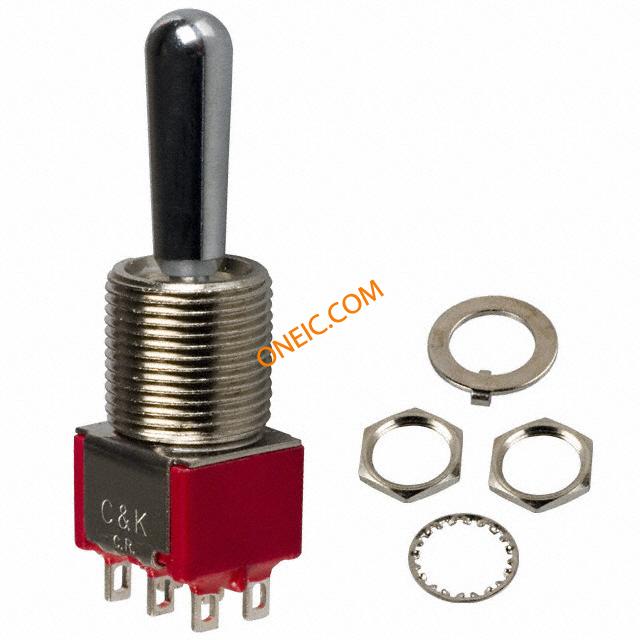

7201TZQE
| 制造商 | |
| 描述 | Switch Toggle ON None ON DPDT Round Toggle Solder Lug 5A 250VAC 28VDC Panel Mount with Threads Toggle SWITCH TOGGLE DPDT 5A 120V Toggle Switches ON-ON DPDT LRND Switch,LARGEROUNDToggle,DPDT,ON-NONE-ON,PNL-MNTED,5A@120VACOR28VDC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 100 | 交货时间 | 49 Days |
| 单位包装 | 1 | 子类别 | Switch Toggle |
| 产品类别 | Toggle Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电路 | DPDT | 操作方式 | OnNoneOn |
| 额定电压 | 28 V | 极数 | 2 |
| 开关功能 | On-On | 接触电阻 | Below10Milliohms(Typ.)Initial@2to4VDC,100mA |
| 额定交流电压 | 250V VAC | 介电强度 | 1000V |
| 最大额定电流 | 5@120VAC 28VDC A | 绝缘电阻 | 10^9Ohms(Min.) |
| 最小输入电压 | 250 V | 开关功能/额定值 | ON None ON |
| 直流击穿电压（标称） | 28V VDC | ||
机械参数
| 深度 | 11.43 mm | 高度 | 42.17 mm |
| 包装方式 | Bulk | 本体表面处理 | Miniature |
| 端接方式 | SolderLugs | 触点形式 | DPDT |
| 致动器类型 | Standard Round | 安装类型 | Panel Mount with Threads |
| 端子类型 | Solder Lug | 衬套螺纹 | 15/32-32 |
| 接触镀层 | Silver | 安装样式 | Through Hole |

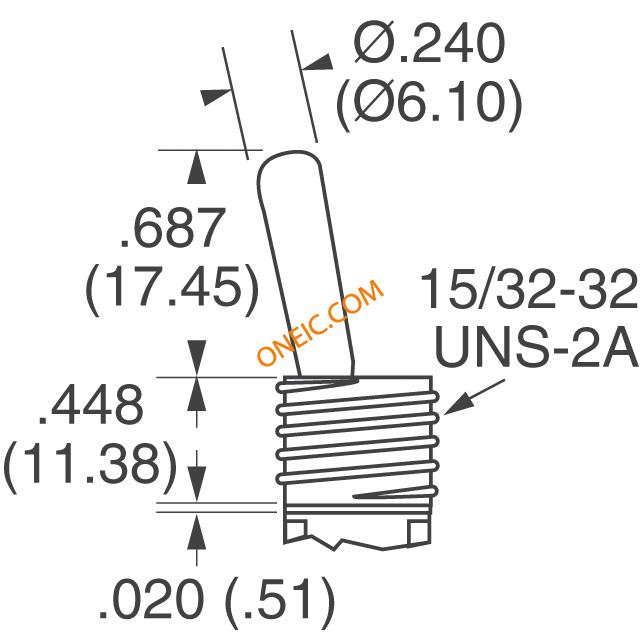

| 执行器长度 | 17.45mm | 本体材料 | GlassFilledNylon |
| 触头材料 | Coin Silver | 壳体材料 | N/A/Stainless Steel |
| 总长度 | 12.7 mm | 执行器材料 | Brass, Chrome Plated |
| 端接样式 | Solder Lug | 按钮样式/尺寸 | Round Toggle |
| 位数 | 3 | 衬套/护套类型 | 15/32-32 |
| 开关驱动电平 | DPDT | 面板开孔尺寸（外形） | Circular - 11.91mm Dia |
| 外壳与棱镜材料 | N/A/Stainless Steel | ||
产品信息
| 类型 | Miniature | 系列 | 7000 |
| 产品特性 | Epoxy Sealed Terminals | 照明类型 | Non-Illuminated |
| 电气寿命 | 100,000 Cycles | 应用细节 | Usedintelecommunications,instrumentationandmedicalequipment |
环境参数
| 密封等级 | Sealed | 工作温度 | -30 to 85 °C |
| 结工作温度 | 85C | ||
文档与媒体
压缩文件
PDF 文档
在线文档
在线文档
在线文档
在线文档
相关型号

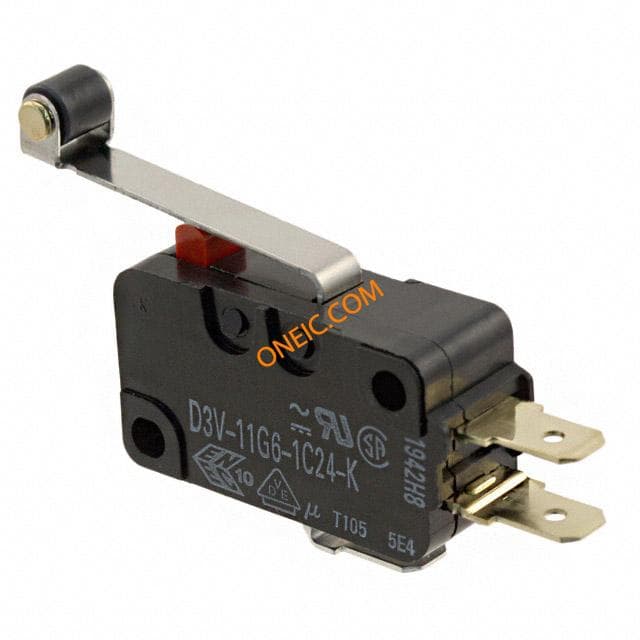

D3V-11G6-1C24-K
