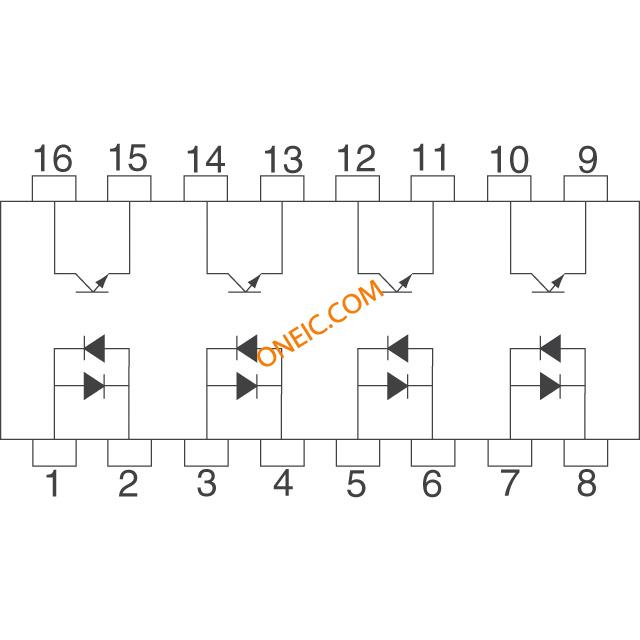

LTV-844
| 制造商 | Lite-On Technology Corporation |
| 描述 | Optocoupler AC-IN 4-CH Transistor DC-OUT 16-Pin PDIP Transistor Output Optocouplers Optocoupler AC in 4-CHNL OPTOCOUPLER TRANS 5KVRMS 16DIP Optocoupler Transistor O/P, 35V, DIP16 Lite-On LTV-8x4 系列 四 光耦 , 交流输入, 晶体管输出, 16针 PDIP 封装 OPTOCOUPLER AC-INPUT QUAD CH. |
| 分类 |
商业参数
| 产品类别 | Transistor Output Optocouplers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | 标准封装名称 | PDIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | 4 | 认证机构标志 | N Y/N |
电气参数
| 输出端 | NPN Phototransistor | 通道数 | 4 |
| 下降时间 | 18000 ns | 输入类型 | AC |
| 输出类型 | DC | 最大功率 | 200 mW |
| 额定功率 | 0.2 W | 下降时间（典型） | 0.003 ms |
| 上升时间（典型） | 18 us | 供电电压 | 35 V |
| 通道数量 | 4 | 元件数量 | 4 |
| LED正向电流 | 50 mA | LED正向电压 | 1.2 V |
| 隔离电压 | 5000 Vrms | 最大额定电流 | 50 mA |
| Vce饱和电压（最大） | 200mV | 最小输入电压 | 35 V |
| 平均正向功率 | 200 mW | 最大功耗 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 35 V | 输入偏置电流（最大） | 50 mA |
| 输出电流/通道 | 50mA | 电流传输比（最大） | 300 % |
| 电流传输比（最小） | 300 % | 集电极电流（Ic）（最大） | 50 mA |
| 直流正向电流（If）（最大） | 50 mA | 集电极截止电流（最大） | 0.05 A |
| 最大传播延迟 @ V, 最大CL | 18 us | 正向电压（最大）@ If | 1.4 V |
| 传播延迟 tpLH / tpHL（最大） | 3µs | 平均整流电流（每二极管） | ±50mA |
机械参数
| 宽度 | 6.5 | 高度 | 3.5 mm |
| 长度 | 19.84 mm | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | 16PDIP |
| 冷却的封装 | PDIP | 总长度 | 19.84 |
| 包装数量 | PDIP | 触点数 | 16 |
| 位数 | 16 | 外壳尺寸-插件 | 3.5 |
产品信息
| 系列 | LTV-8x4 | 已删除 | Compliant |
| 制造商全称 | Lite-On | 配置 | 4 Channel |
| 印刷电路板数量 | 16 | ||
环境参数
| 工作温度 | -30 to 100 °C | ||
