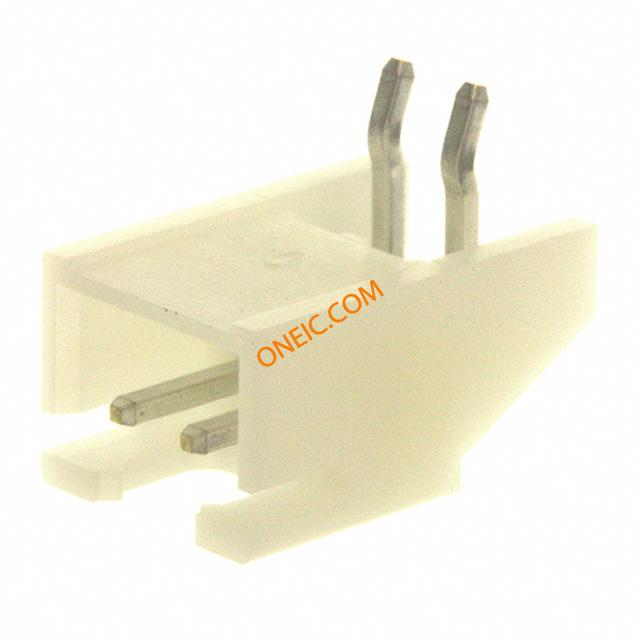

S2B-XH-A(LF)(SN)

制造商	JST Mfg. Co., Ltd.
描述	CONN HEADER XH SIDE 2POS 2.5MM JST XH Series 2.5mm Pitch 2 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Conn Shrouded Header HDR 2 POS 2.5mm Solder RA Thru-Hole Box JST XH 系列 2.5mm节距 2路 (1排) 直角 PCB 针座, 焊接端接, 3A , 通孔
分类	连接器解决方案板对板连接器带罩排针连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

电气参数

额定电压	250 V ac/dc	接触电阻	20 mohm
最大额定电流	3A	最小供电电压	250VDC/250VAC

机械参数

颜色	Natural	深度	11.5 mm
间距	0.098" (2.50mm)	高度	6.1 mm
包装方式	Bulk	方向	直角
端接方式	Press-Fit	触头类型	Male Pin
外壳颜色	White	安装类型	Through Hole, Right Angle
连接器类型	Header, Shrouded	接触镀层	Tin
安装样式	Through Hole	排数	1
触头材料	Brass	壳体材料	Polyamide 66
总长度	7.4 mm	端接排数	焊接
触点数	2	位数	2

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	XH	覆盖范围	覆盖
基础产品编号	S2B	加载位置数	All

环境参数

工作温度

-25C to 85C

文档与媒体

PDF 文档

XH Connector
