PAP-07V-S

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING PA 7POS 2MM WHITE 7 way socket housing PA 2.0 Crimp housing Pitch2 mm Poles 7 Single row / Free hanging/cable mount PA, PAP-07V-S, JST JST Polyamide 系列 2mm 节距 7 路直电缆安装 PCB 壳体
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

1,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250	极数	7
接触电阻	10 mOhm	最大额定电流	3 A
绝缘电阻	1000 MOhm	连接器类型 - 电压输入	Crimp

机械参数

颜色	Natural	深度	8mm
间距	0.079" (2.00mm)	宽度	5.8mm
长度	16mm	包装方式	Bulk
方向	直	触点形式	Female Socket
触头类型	Female Socket	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	紧固类型	Latch Lock
排数	1	连接器样式	Single row
壳体材料	Nylon	连接器颜色	white
触点数	7	接触件端接	Crimp
位数	7	第一连接器极性	Female
线规或范围 - AWG	28...22 AWG

产品信息

备注	Contacts Not Provided	类型	Female housing
系列	PA	连接方式	Wire-Board
输出配置	Free Hanging (In-Line)	适用产品/相关产品	Crimp Connector

环境参数

工作温度

-25...+85 °C

文档与媒体

PDF 文档

PA Series

相关型号

PALR-07VF

JST Sales America Inc

CONN HOUSING PAL 7POS 2MM WHITE

¥1.4511

详情

PALR-07V

JST Sales America Inc

CONN HOUSING PAL 7POS 2MM WHITE

¥0.5522

详情

SPHD-001T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 22-26AWG TIN PHD contact 26 to 22 awg Crimp contact Female 26...22 AWG, SPHD-001T-P0.5, JST JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.0334

详情

SPHD-002T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 24-28AWG TIN PHD contact 28 to 24 awg Contact; female; 0.08÷0.21mm2; 24÷28AWG; PHD; tinned; crimped; 3A JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.0413

详情

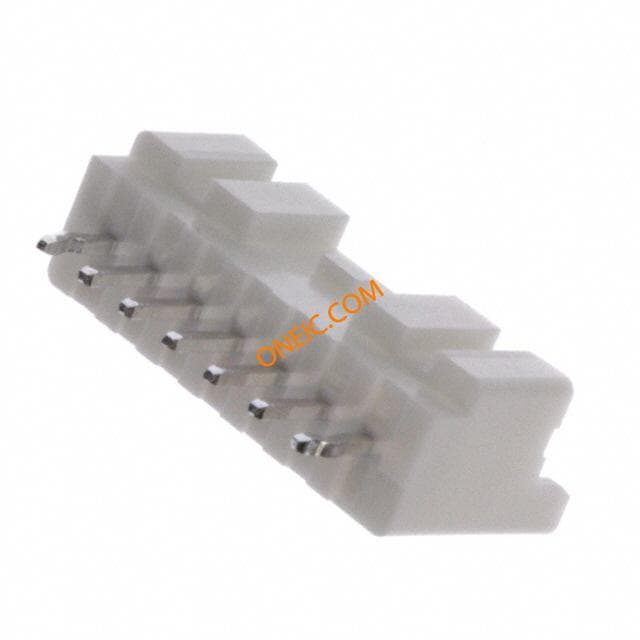

B07B-PASK(LF)(SN)

JST Sales America Inc

CONN HEADER PA 7POS TOP 2MM TIN

¥0.8908

详情

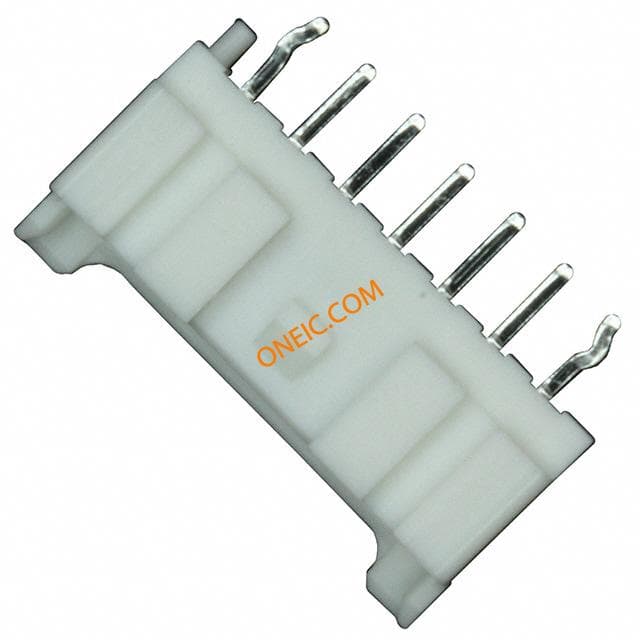

B07B-PASK-1(LF)(SN)

JST Sales America Inc

CONN HEADER PA 7POS TOP W/BOSS JST PA Series 2mm Pitch 7 Way 1 Row Straight PCB Header, Solder Termination, 3A

¥1.3600

详情

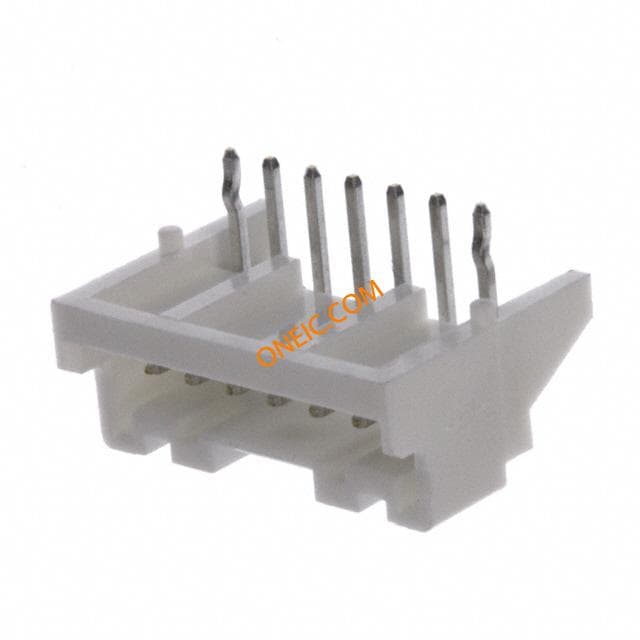

S07B-PASK-2(LF)(SN)
