点击放大查看

PAP-05V-S

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING PA 5POS 2MM WHITE 5 way socket housing PA 2.0 PA Series 2.0 mm 5 Crimp Position Socket Crimp housing Pitch2 mm Poles 5 Single row / Free hanging/cable mount PA, PAP-05V-S, JST JST Polyamide 系列 2mm 节距 5 路直电缆安装 PCB 壳体
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

5,000

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250	极数	5
接触电阻	10 mOhm	最大额定电流	3 A
绝缘电阻	1000 MOhm

机械参数

颜色	Natural	深度	8mm
间距	0.079" (2.00mm)	宽度	5.8mm
长度	12mm	包装方式	Bulk
方向	直	触头类型	Female Socket
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Latch Lock	排数	1
连接器样式	Single row	壳体材料	Nylon
连接器颜色	white	触点数	5
接触件端接	Crimp	位数	5
第一连接器极性	Female	线规或范围 - AWG	28...22 AWG

产品信息

备注	Contacts Not Provided	类型	Female housing
系列	PA	连接方式	Wire-Board
适用产品/相关产品	Crimp Connector

环境参数

工作温度

-25...+85 °C

文档与媒体

PDF 文档

PA Series

相关型号

PALR-05VF

JST Sales America Inc

CONN HOUSING PAL 5POS 2MM WHITE

¥0.4678

详情

SPHD-001T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 22-26AWG TIN PHD contact 26 to 22 awg Crimp contact Female 26...22 AWG, SPHD-001T-P0.5, JST JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.0334

详情

SPHD-002T-P0.5

JST Sales America Inc

CONN TERM PHD CRIMP 24-28AWG TIN PHD contact 28 to 24 awg Contact; female; 0.08÷0.21mm2; 24÷28AWG; PHD; tinned; crimped; 3A JST PHD 系列母压接接线端子, 压接, 镀锡触点

¥0.0413

详情

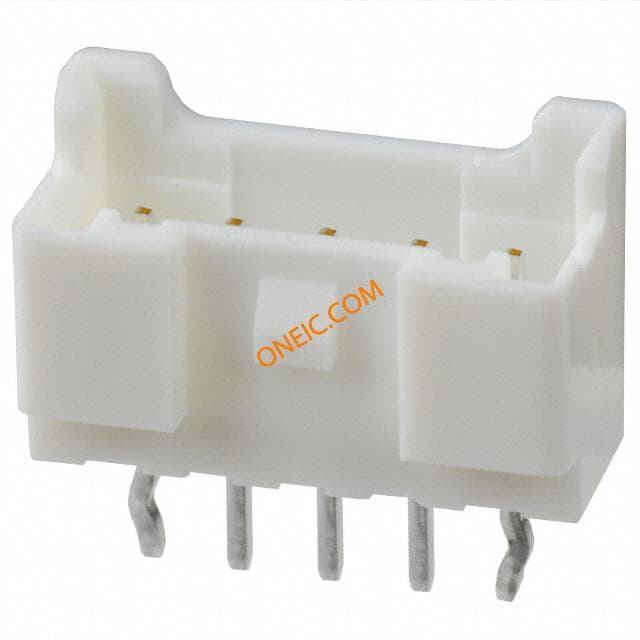

B05B-PASK(LF)(SN)

JST Sales America Inc

CONN HEADER PA 5POS TOP 2MM TIN

¥1.0857

详情

SM05B-PASS-TBT(LF)(SN)

JST Sales America Inc

CONN HEADER PA 5POS SIDE SMD

¥1.4125

详情

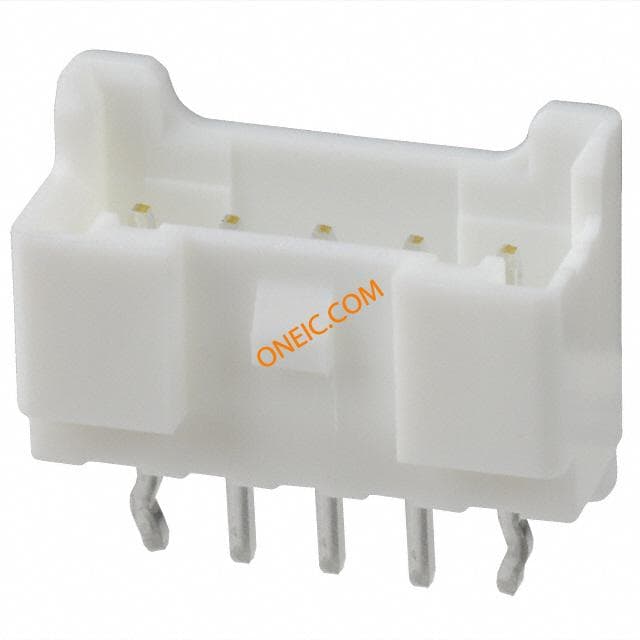

B05B-PASK-1(LF)(SN)
