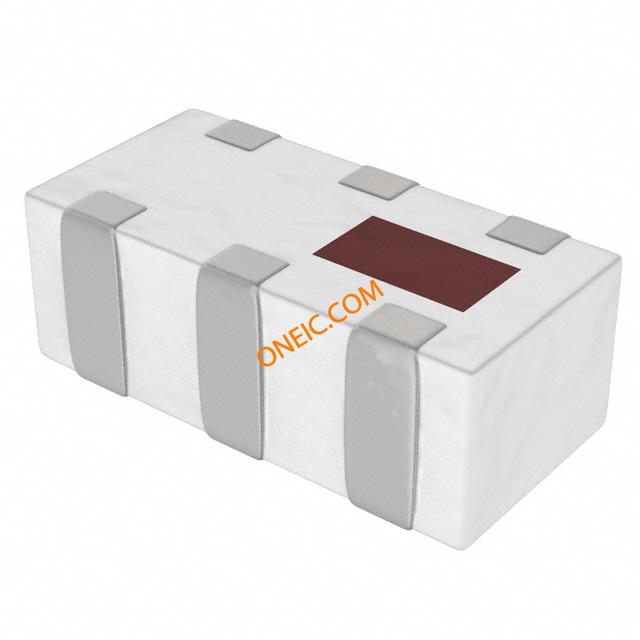

点击放大查看
2450LP14B100T
| 制造商 | Johanson Technology, Inc. |
| 描述 | Antenna 2500MHz 6-Pin SMD T/R FILTER LOWPASS 2.4GHZ WIFI Signal Conditioning LOW PASS FILTER 2.4GHz LOW PASS FILTER, 2.45GHZ |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Low Pass Filters | 其他名称 | 712-1130-1 |
| 标准包装数量 | 4,000 | 标准封装名称 | SMD |
合规参数
| RoHS | Lead free by exemption / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85362010 |
电气参数
| 频率 | 2.45GHz Center | 阻抗 | 50 Ohms |
| 滤波器类型 | Low Pass | 回波损耗 | :14dB |
| 插入损耗 | 0.5dB | 最大频率 | 2500 |
| 最低频率 | 2400 | 频率范围 | 2.4 GHz to 2.5 GHz |
| 峰值脉冲功率 | 3000 | 插入损耗（最大） | :0.5dB |
| 频率（中心/带宽） | :2.4GHz to 2.5GHz | 低频段衰减（最小/最大 dB） | :25dB |
机械参数
| 宽度 | 0.78 | 重量 | 0.0001 |
| 带宽 | 100MHz | 包装方式 | Tape and Reel |
| 高度（最大） | 0.028" (0.70mm) | 安装类型 | Surface Mount |
| 引脚数 | :6 | 封装形式 | 0603 (1608 Metric), 6 PC Pad |
| 总长度 | 1.6 | 包装数量 | SMD |
| 尺寸/外形 | 0.063" L x 0.031" W (1.60mm x 0.80mm) | 端接样式 | SMD/SMT |
| 位数 | 6 | 外壳尺寸-插件 | :0603 [1608 Metric] |
产品信息
| 类型 | Low Pass Filter | 印刷电路板数量 | 6 |
环境参数
| 工作温度 | - 40 C to + 85 C | ||
