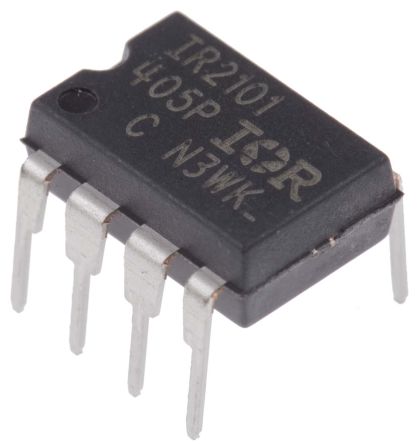

点击放大查看
IR2101PBF
| 制造商 | |
| 描述 | IC DRIVER HIGH/LOW SIDE 8DIP Infineon 双 MOSFET 功率驱动器, 0.36A, 非反相, 8针 PDIP封装 Gate Drivers HI LO SIDE DRVR 600V 130mA 50ns |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Half-Bridge Drivers | 工厂包装数量 | 550 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 下降时间 | 90 ns | 负载类型 | 独立 |
| 逻辑类型 | CMOS, LSTTL | 开通延迟时间 | 160 ns |
| 上升时间（典型） | 170 ns | 输出电流 | 130 mA |
| 供电电流 | 270 uA | 关断延迟时间 | 150 ns |
| 驱动电路 | 高侧，低侧 | 供电电压 | 20 V |
| 输出数量 | 2 | 峰值输出电流 | 0.36A |
| 平均正向功率 | 1000 mW | 传播延迟（最大） | 220 ns |
| 输入逻辑高电平 | CMOS，LSTTL | 输出数量与类型 | 2 |
机械参数
| 宽度 | 7.11mm | 高度 | 5.33mm |
| 长度 | 10.92mm | 包装方式 | Tube |
| 安装类型 | 通孔 | 安装样式 | Through Hole |
| 引脚数 | 8 | 封装形式 | PDIP-8 |
| 包装数量 | PDIP | 尺寸/外形 | 10.92 x 7.11 x 5.33mm |
产品信息
| 类型 | High and Low Side Driver | 产品特性 | Independent |
| 功能 | Y | 制造商全称 | Infineon Technologies |
| 配置 | 非反相 | 驱动器数量 | 2 Driver |
环境参数
| 工作温度 | +125 °C | ||
