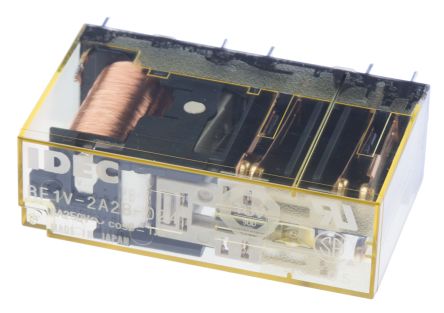

RF1V-2A2B-D24
| 制造商 | |
| 描述 | RELAY; FORCE GUIDED 2NO-2NC DC24V PCB TERMINALS Idec 双刀双掷 插入式 非闭锁继电器, 6 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 64 Days | 子类别 | Electromechanical Relay |
合规参数
| RoHS | RoHS Compliant Part | 标准 | UL508, CSA C22.2 No.14 |
电气参数
| 线圈功率 | 360mW | 额定电压 | 30/250 VDC/VAC |
| 线圈电阻 | 1.6 kΩ | 极数 | 4 |
| 供电电压 | 24 V 直流 | 峰值脉冲功率 | 1.54 kVA |
| 额定直流电流 | 180 W | 最大额定电流 | 15 mA |
| 交流开关电压 | 250V | 直流开关电压 | 30V |
| 供电电压 (Vcc/Vdd) | 24 VDC | 峰值脉冲电流（8/20µs） | 6 A |
机械参数
| 深度 | 13mm | 高度 | 24mm |
| 长度 | 40mm | 端接方式 | Pin |
| 触点形式 | DPDT-NO/DPDT-NC | 安装类型 | Socket |
| 引脚数 | 10 | 触头材料 | 银合金 |
| 主要材料 | Relay | 尺寸/外形 | 40 x 13 x 24mm |
| 端接样式 | 插入 | 绝缘材料 - 类型 | 4kV ac |
| 典型触点布局 | 双刀双掷 | ||
产品信息
| 类型 | Force Guided | 产品特性 | Fast Response Time |
| 功能 | Detect failures in safety circuits | 继电器类型 | Force Guided |
| 应用领域 | 电源 | 制造商全称 | RF1V Series |
环境参数
| 工作寿命 | 100000（电气）次操作、10000000（机械）次操作 | 工作温度 | -40 → +85°C |
| 最高温度限值 | +85°C | ||
