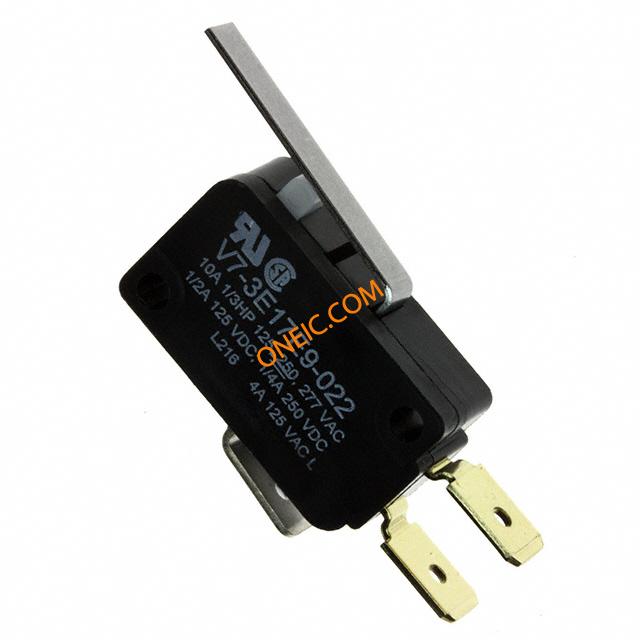

V7-3E17E9-022
| 制造商 | |
| 描述 | Basic / Snap Action Switches 10 A @ 277 VAC Strght Lever Actutor MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Basic Switches, MICRO SWITCH™ Standard Precision Switches SW STRGHT LVR SPDT 10A 125V Switch; Straight Lever; 10 A; 277 VAC; Miniature; 1.40 in.; Silver; V7 Series Switch Snap Action N.O./N.C. SPDT Lever Quick Connect 10A 277VAC 250VDC 0.29N Screw Mount Switch Snap Action N.O./N.C. SPDT Lever Quick Connect 10A 277VAC 250VDC 0.29N Screw Mount Potential Applications:AppliancesVending machinesTiming devicesOffice equipmentComputer/business equipmentTest instrumentsMedical/dental equipmentCommunications equipmentHVAC equipmentManually operated devicesValvesGaming equipmentPressure switches Switch;StraightLever;10A;277VAC;Miniature;1.40in.;Silver;V7Series V7 Series Miniature Basic Switch, Single Pole Double Throw Circuitry, 10 A at 277 Vac, Straight Lever Actuator, 0,29 N [1.1 oz] Maximum Operating Force, Silver Contacts, Quick Connect Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Microswitch | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant | 标准 | ULListed,CSACertified,ENECApproved |
| 机构认证与标准 | UL, CSA, ENEC | ||
电气参数
| 电路 | SPDT | 电压 | 277 Vac |
| 额定电压 | 250 V | 极数 | 1 |
| 开关功能 | On-Mom | 差动行程 | * |
| 最大额定电流 | 10 A | ||
机械参数
| 宽度 | 10,3 mm [0.40 in] | 密封型 | No |
| 重量 | 8 g [0.3 oz] | 包装方式 | * |
| 预行程 | * | 超行程 | * |
| 本体表面处理 | Miniature | 端接方式 | QCTabs |
| 触点形式 | SPDT | 触头类型 | Silver |
| 致动器类型 | Lever | 安装类型 | Chassis Mount |
| 释放力 | * | 执行器长度 | 35,6 mm [1.41 in] |
| 操作力 | 0.29 N | 触头材料 | Silver |
| 壳体材料 | PCT Polyester Thermoplastic | 总长度 | 27,8 mm [1.09 in] |
| 端接样式 | Quick Connect | 位数 | 2 |
| 外壳尺寸-插件 | 15,9 mm [0.63 in] | 安装孔直径 | 0.114" |
| 安装面板厚度 | 22,2 mm [0.88 in] | 最大瞬时扭矩（oz-in / mNm） | 0,56 N m [5.0 in lb] |
产品信息
| 备注 | CE: 61058-1; UL: E12252; CSA: LR41370 | 类型 | Basic |
| 系列 | BZ | 产品特性 | * |
| 电路结构 | SPDT | 开关类型 | MICRO SWITCH⢠Miniature 15,9 mm H x 10,2 mm W x 28,8 mm L [0.63 in H x 0.4 in W x 1.14 in L] |
| UNSPSC代码 | 39122209 | 制造商全称 | V7Series |
| 电气寿命 | * | UNSPSC商品 | 39122209 Snap switches |
| 工作高度 | * | ||
环境参数
| 机械寿命 | * | 防护等级 | * |
| 工作温度 | * | ||
