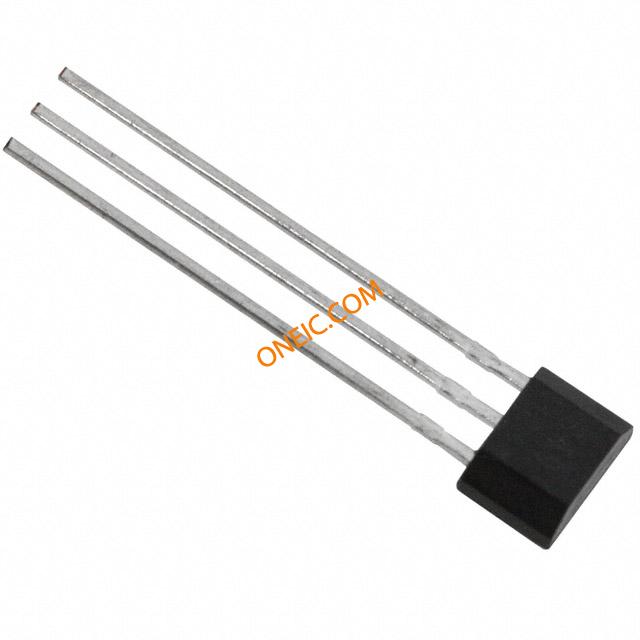

SS49
| 制造商 | |
| 描述 | Board Mount Hall Effect / Magnetic Sensors Analog Position Linear pos. RotaryPosition Sensor 10V 3-Pin Sensors, Magnetic Position Sensors, PCB level Position Sensors (Miniature Plastic package) SENSOR MINI LINEAR HALL-EFFECT RotaryPosition Sensor 10V 3-Pin Product Highlights:High output current capabilityRatiometric outputLow supply current, for battery operationVery small, industry accepted packagesResponds to North or South poleLinear output voltage over wide magnetic flux rangeBest for applications with narrow temperature fluctuation MagneticSensors Sensor: Hall effect; Range:1000G; Usup:4÷10VDC; Mounting: THT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 子类别 | Angular and Linear Position Sensor |
| 产品类别 | Board Mount Hall Effect / Magnetic Sensors | 标准包装数量 | 500 |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 输出类型 | Analog, Ratiometric | 传感器类型 | Hall effect |
| 感应范围 | 0.6mV/G ~ 1.25mV/G | 输出电流 | 5 mA |
| 供电电压 | 4 V to 10 V | 最大额定电流 | 20mA |
| 最小供电电压 | 10 | ||
机械参数
| 重量 | 0.12 g | 包装方式 | Reel |
| 引脚样式 | Through Hole | 本体尺寸 | 4.06 x 3 x 1.57mm |
| 安装类型 | THT | 安装样式 | PCB |
| 封装形式 | TO-92 | 包装数量 | 50 |
| 尺寸/外形 | see | 位数 | 3 |
产品信息
| SPG | 50 | 类型 | Ratiometric |
| 系列 | SS49 | 测量范围 | 1000G |
| 单元数量 | 1 | 输出配置 | analogue 1-2,9V |
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作温度 | + 100 C |
