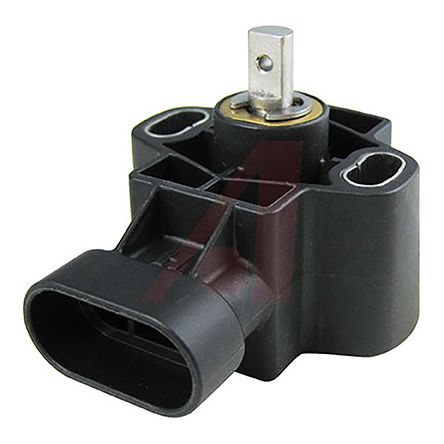

点击放大查看
RTY120LVEAX
| 制造商 | |
| 描述 | HALL-EFFECT ROTARY POSITION SENSORS SENSOR HALL EFFECT ROTARY Industrial Motion & Position Sensors 120 deg (+/- 60 deg) 5V Euro Pinout RTY120LVEAX Sensor,Rotary,120deg(+/-60deg),5Vinput,EuroPinout Sensor: Hall effect; rotary position sensor; Range:120° (±60°) RTY Series with integral actuator, 120° (±60°) operating range, 5 Vdc supply voltage, European pinout style; standard: 0.5 Vdc (left), 4.5 Vdc (right) ratiometric output, shaft without lever 120 ° 比例式 霍尔效应传感器, 25 mA, 5 V 直流, IP67 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 480-3849 | 标准包装规格 | 1 |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Supplier Unconfirmed |
| 保护特性 | -10 Vdc | ||
电气参数
| 精度 | +/- 1.6 % | 线性度 | ±1% |
| 电阻 | 10 kOhms | 输出类型 | Single |
| 传感器类型 | Rotary - Hall Effect | 输出信号 | Standard: 0.5 Vdc (left), 4.5 Vdc (right) ratiometric |
| 额定电压 | 5 VDC | 供电电压 | 5V |
| 电阻值（欧姆） | 10k | 连接器阻抗 | EU |
| 开关电流 | 25 mA | 过载保护 | 是 |
| 最小输入电压 | 0,5...4,5V | 传播延迟时间 | 4 ms typ. |
| 反极性保护 | 是 | ||
机械参数
| 深度 | 55mm | 形状 | flat |
| 宽度 | 25mm | 长度 | 40mm |
| 重量 | 1 g | 包装方式 | Bulk |
| 端接方式 | AMP Superseal connector | 安装类型 | Screw |
| 连接器类型 | 连接器 | 安装样式 | 法兰安装 |
| 壳体材料 | PBT 塑料 | 总长度 | 55 |
| 主要材料 | Position | 尺寸/外形 | see |
| 位数 | 3 | 外壳尺寸-插件 | 40.6 |
| 安装孔直径 | oval | ||
产品信息
| 样式 | 柱体 | 系列 | RTY |
| 测量范围 | 120° (±60°) | 单元数量 | 1 |
| 其他规格 | 120° | 印刷电路板数量 | 3 |
环境参数
| 机械寿命 | 35 M | 工作范围 | 120° (±60°) |
| 温度范围 | - 40 C to + 125 C | 防护等级 | IP67 |
| 工作温度 | -40°C ~ 125°C | 温升功耗 | 20 mA max. (normal), 25 mA max. (during output to ground short) |
