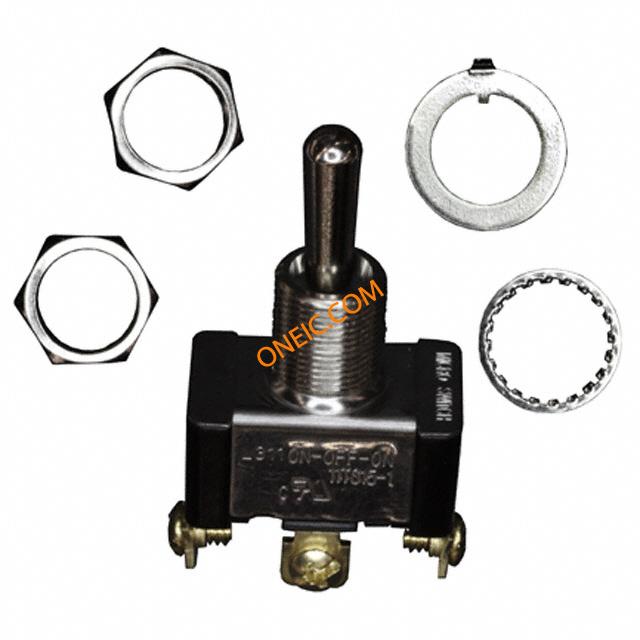

11TS15-1
| 制造商 | |
| 描述 | Toggle Switches SPDT ON-OFF-ON Screw Term Switch Toggle ON OFF ON SPDT Round Lever Screw 20A 277VAC 745.7VA Panel Mount with Threads MICRO SWITCH™ Electromechanical Switches, MICRO SWITCH™ Toggle Switches SWITCH TOGGLE SPDT 20A 125V Switch; Toggle; 1 pole; 3 position; Screw terminal; Standard Lever Switch Toggle ON OFF ON SPDT Round Lever Screw 20A 277VAC 745.7VA Panel Mount with Threads Product Highlights:2- or 3-position, momentary and maintained action1- and 2-pole circuitryRated up to 20 ampLever-to-bushing sealUL recognized, CSA certifiedCE approvedPotential Applications:Industrial machinery and equipmentMilitary and commercial aviationConstruction equipmentTest instrumentsAgricultural machineryProcess controlMedical instrumentation Switch,Toggle;20A@125VAC,10A@277VAC;SPDT;Screwterminals TS Series Toggle Switch, 1 pole, 3 position, Screw terminal, Standard Lever |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 24 Days | 子类别 | Switch Toggle |
| 产品类别 | Toggle Switches | 标准包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified,CEApproved | 认证机构标志 | L191: 15 A-125, 250, 277 Vac; 1/2 Hp-125 Vac; 1 Hp-250, 277 Vac; 5 A-120 Vac "L" |
电气参数
| 电路 | SPDT | 操作方式 | 124535 |
| 额定功率 | 745.7@(CSA/UL) | 额定电压 | 277 V |
| 开关功能 | On-Off-On | 供电电压 | 0.4 A to 10 A at 126 Vac to 277 Vac|0.4 A to 20 A at 0.5 Vac to 125 Vac |
| 最大额定电流 | 10 A | 最小输入电压 | 277 |
| 开关功能/额定值 | ON OFF ON | 最大持续工作电压（MCOV） | 0.4 A to 10 A at 126 Vac to 277 Vac|0.4 A to 20 A at 0.5 Vac to 125 Vac |
机械参数
| 深度 | 16.51 | 高度 | 56.85 |
| 包装方式 | Bulk | 端接方式 | Screw |
| 触点形式 | SPDT | 外壳表面处理 | Levertobushingsealedtoprevententranceofliquidsordust |
| 致动器类型 | Lever | 安装类型 | Panel Mount with Threads |
| 端子类型 | Screw | 衬套螺纹 | 15/32-32 |
| 安装样式 | Panel | 执行器长度 | 16.51mm |
| 触头材料 | Silver Cadmium Oxide | 总长度 | 28.7 |
| 执行器材料 | Nickel Plated | 端接样式 | Screw |
| 按钮样式/尺寸 | Round Lever | 衬套/护套类型 | 15/32-32 |
| 安装孔直径 | 12.4 mm | 开关驱动电平 | SPDT |
| 面板开孔尺寸（外形） | Circular - 12.40mm Dia | ||
产品信息
| 备注 | Bright nickel lever and bushing | 类型 | Toggle |
| 系列 | TS | 产品特性 | Sealed |
| 功能 | 3 position | 电路结构 | SPDT |
| UNSPSC代码 | 30211908 | 照明类型 | Non-Illuminated |
| 产品子类型 | MICRO SWITCH⢠Toggle Switch | UNSPSC商品 | 30211908 Toggle switches |
环境参数
| 密封等级 | Sealed | 工作温度 | -54°C ~ 71°C |
