点击放大查看

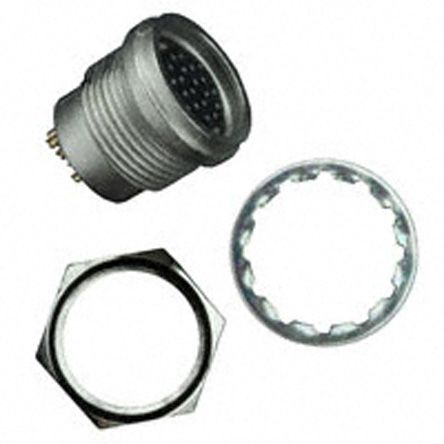

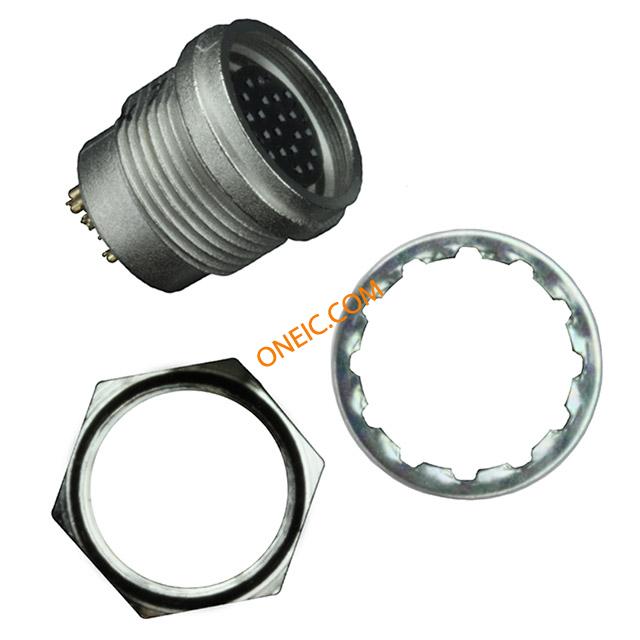

HR25A-9R-20S
| 制造商 | |
| 描述 | Circular Push Pull Connectors 20P RECPT SHELL SZ 9 FEMALE CNTS SOLDER CONN RCPT 20POS FEMALE PANEL MT Conn Miniature Push-Pull F 20 POS Solder ST Panel Mount 20 Terminal 1 Port Hirose HR25 系列 20路 面板安装 直向 连接器 插座 , 母触点, 推挽式接合 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 20 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 30VAC/DC | 连接器阻抗 | 微型 |
| 最大额定电流 | 1A | ||
机械参数
| 包装方式 | Bulk | 出线方向 | No |
| 外壳尺寸 | 9 | 导线线规 | 30 |
| 方向 | 直 | 外壳样式 | Receptacle |
| 端接方式 | Solder | 触点形式 | 20Signal |
| 触头类型 | 母座 | 安装类型 | Panel Mount, Bulkhead - Rear Side Nut |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Push-Pull |
| 安装样式 | Cable | 外壳材料（壳体） | Metal |
| 触头材料 | Phosphor Bronze | 总长度 | 14.3 mm |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 触点数 | 20 |
| 位数 | 20 | 外壳尺寸-插件 | 9 |
| 外壳材料及表面处理 | Zinc, Nickel Plated | ||
产品信息
| 类型 | Miniature Push-Pull | 连接器性别 | RCP |
| 系列 | HR25A | 已删除 | Compliant |
| 产品子类型 | Connectors | 输出配置 | Panel Mount, Bulkhead - Rear Side Nut |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
文档与媒体
PDF 文档
PDF 文档
相关型号

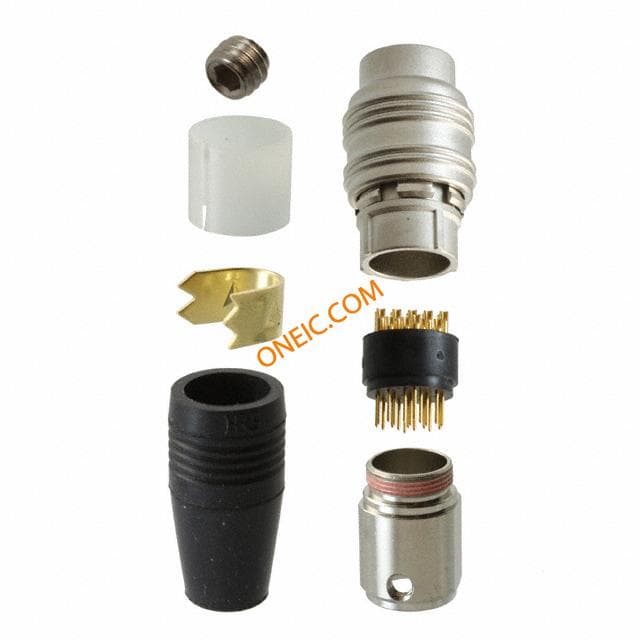

HR25A-9P-20P
