点击放大查看

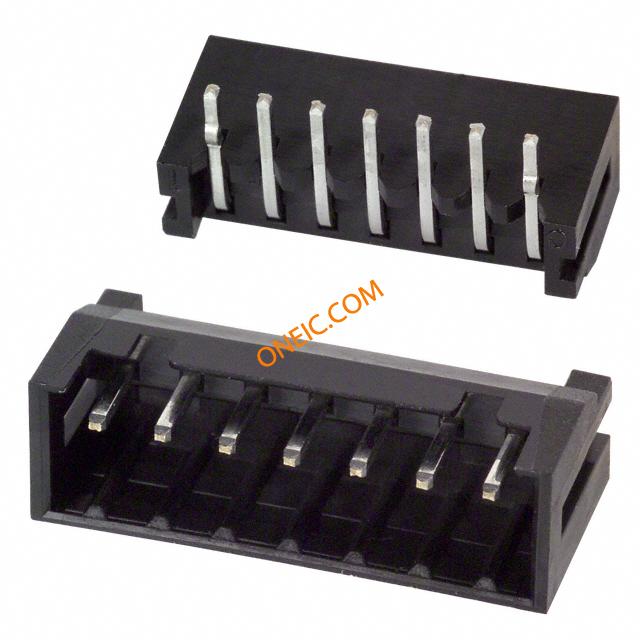

DF3A-7P-2DS

制造商	Hirose Electric Co., Ltd.
描述	Headers & Wire Housings 2MM R/A PCB HEADER 7POS THRU-HOLE TIN CONN HEADER 7POS 2MM R/A TIN Hirose DF3A Series 2mm Pitch 7 Way 1 Row Right Angle PCB Header, Solder Termination, 3A Conn Shrouded Header HDR 7 POS 2mm Solder RA Thru-Hole Bag
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

Not Applicable

电气参数

额定电压	100 V ac	接触电阻	30 mohm
最大额定电流	3A	最小供电电压	100VAC

机械参数

颜色	Black	深度	7.2 mm
间距	0.079" (2.00mm)	高度	5 mm
包装方式	Bulk	端接方式	Press-Fit
触点形式	Male Pin	触头类型	Male Pin
外壳颜色	Black	安装类型	Through Hole, Right Angle
连接器类型	Header, Shrouded	接触镀层	Tin
安装样式	Through Hole	排数	1
触头材料	Brass	壳体材料	Polyamide
总长度	16 mm	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	7
位数	7	每排/每行位置数	All

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	DF3A	已删除	Compliant
产品子类型	Headers	输出配置	Through Hole, Right Angle
加载位置数	All

环境参数

工作温度

-30C to 85C

文档与媒体

PDF 文档

DF3 Series Datasheet

PDF 文档

e54300012.pdf
