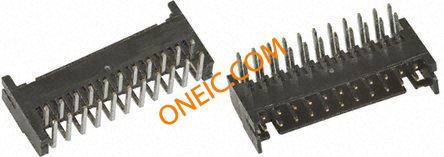

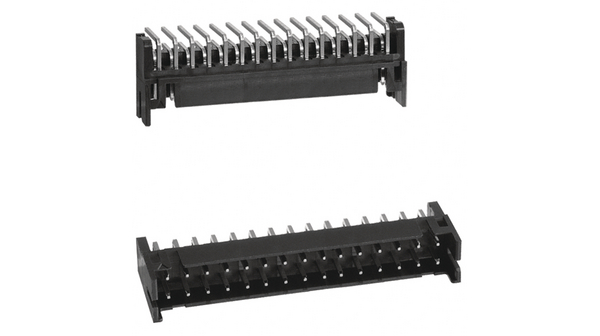

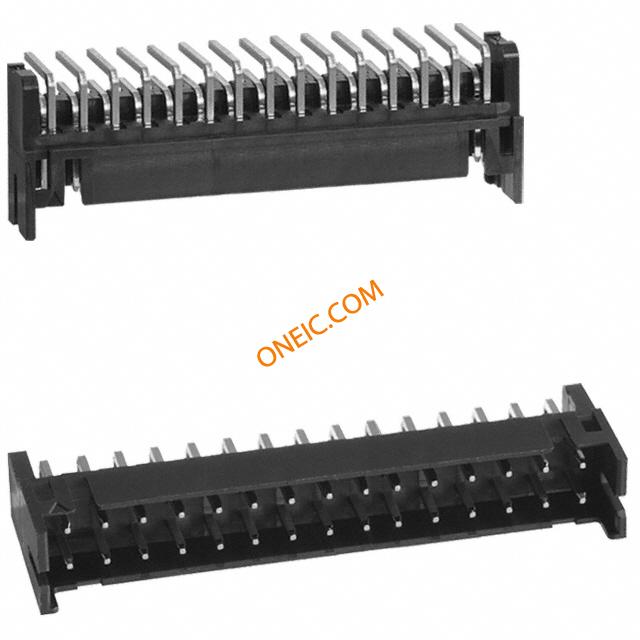

DF11-30DP-2DS(24)

制造商	Hirose Electric Co., Ltd.
描述	ヘッダ & ワイヤハウジング 2MM R/A PCB HEADER 30P DR THRU-HOLE TIN CONN HEADER 30POS 2MM RT ANG TIN Hirose DF11 Series 2mm Pitch 30 Way 2 Row Right Angle PCB Header, Solder Termination, 2A Headers & Wire Housings 2MM R/A PCB HEADER 30P DR THRU-HOLE TIN Conn Shrouded Header HDR 30 POS 2mm Solder RA Thru-Hole Tube DF11R/APinhdr,ThroughHole,30w Pin header, angled Pitch2 mm Poles 2 x 15 DF11, DF11-30DP-2DS(24), Hirose Hirose DF11 系列 2mm节距 30路 (2排) 直角 PCB 针座, 焊接端接, 2A , 通孔
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	15
工厂包装数量	1

合规参数

RoHS

Compliant

材料阻燃等级

UL 94 V-0

电气参数

额定电压	250 V	极数	2 x 15
接触电阻	30 mohm	最大额定电流	2A

机械参数

颜色	Black	深度	10 mm
间距	0.079" (2.00mm)	高度	5 mm
包装方式	Tube	壳体颜色	28
方向	直角	排间距	0.079" (2.00mm)
端接方式	Solder	触头类型	Male Pin
外壳颜色	Black	安装类型	Through Hole, Right Angle
连接器类型	Header, Shrouded	接触镀层	Tin
紧固类型	Detent Lock	安装样式	Through Hole
排数	2	触头材料	Brass
壳体材料	Polyamide	总长度	32 mm
端接排数	焊接	端接样式	Through Hole
触点数	30	位数	30
第一连接器极性	Male	接触长度 - 配合	0.118" (3.00mm)

产品信息

类型	Shrouded Header	连接器性别	HDR
系列	DF11	已删除	Compliant
覆盖范围	覆盖	产品子类型	Headers
放大器类型	32	连接方式	Wire-Board
加载位置数	All

环境参数

工作温度

-30C to 85C

文档与媒体

PDF 文档

DF11 Series

PDF 文档

e54305002.pdf

相关型号

DF11Z-30DS-2V(20)

Hirose Connector

Headers & Wire Housings 2MM V PCB RECEPTACLE 30P DR SMT TIN CONN RECEPT 30POS 2MM SMD TIN

¥6.6300

详情

DF11Z-30DS-2V(50)

Hirose Connector

ヘッダ & ワイヤハウジング 2MM V PCB RECEPTACLE 30P DR SMT GLD CONN RECEPT 30POS 2MM SMD GOLD

¥12.9880

详情

DF11-30DS-2C

Hirose Connector

ヘッダ & ワイヤハウジング 2MM RECEPT HOUSING 30P DUALROW CRIMP CONN SOCKET 30POS 2MM DUAL CRIMP DF11 Crimp Housing, 30w, 2mm Crimp housing Pitch2 mm Poles 2 x 15 DF11, DF11-30DS-2C, Hirose Hirose DF11 系列 2 行 2mm 节距 30 路直母电缆安装 PCB 壳体

¥1.4797

详情

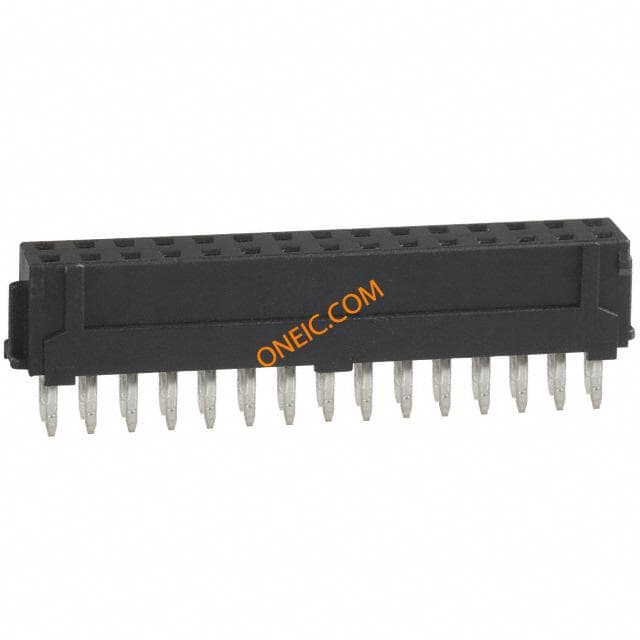

DF11-30DS-2DSA(05)
