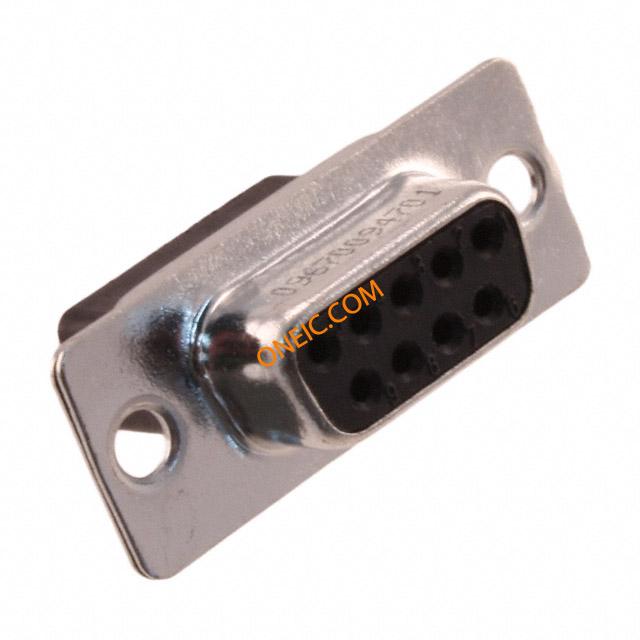

09670094701

制造商	HARTING Technology Group
描述	D-Sub Standard Connectors 9P FEMALE CRIMP NO CONTACTS Conn Housing F 9 POS Crimp ST D SUB FE CRIMP 09 POLE CrimpDConnector(FemaleTinnedMetalShell)9position D-Sub; PIN:9; female; w/o terminals Harting D-Sub Standard系列 9路直压接式 D-sub 连接器, 插座
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	009 09 09-67-009-4701 4701 67	产品类别	D-Sub Standard Connectors
标准包装数量	1	工厂包装数量	100

合规参数

RoHS	RoHS Compliant	欧盟RoHS	Compliant
标准	MIL-C-24308,DIN41652,CECC75301-802

电气参数

连接器类型 - 电压输入

w/o terminals

机械参数

深度	17.8mm	宽度	12.5mm
高度	12.5	长度	30mm
重量	5.05 g	包装方式	Bulk
绝缘类型	Insulated	导线线规	20-24
方向	直	端接方式	Crimp
重量（g）	4.80000	触头类型	Signal
安装类型	Straight	外壳镀层	Tin
行程角度	Straight	连接器类型	Receptacle for Female Contacts
法兰特征	Housing/Shell (Unthreaded)	外壳涂层	Tin
安装样式	Through Hole	排数	2
外壳材料（壳体）	Metal	连接器样式	D-Sub
壳体材料	Metal	总长度	30.8
包装数量	25	主要材料	D-Subminiature
尺寸/外形	30 x 12.5 x 17.8mm	端接样式	Crimp
触点数	9	介电材料	Polybutylene Terephthalate (PBT), Polyester, Glass Filled
绝缘材料 - 类型	Polybutylene Terephthalate	位数	9
外壳材料及表面处理	Steel, Tin Plated	外壳尺寸，连接器布局	1 (DE, E)

产品信息

SPG	25	备注	Contacts Not Provided
类型	Housing	连接器性别	Female
系列	9	单元数量	1

环境参数

工作温度

-55°C ~ 125°C
