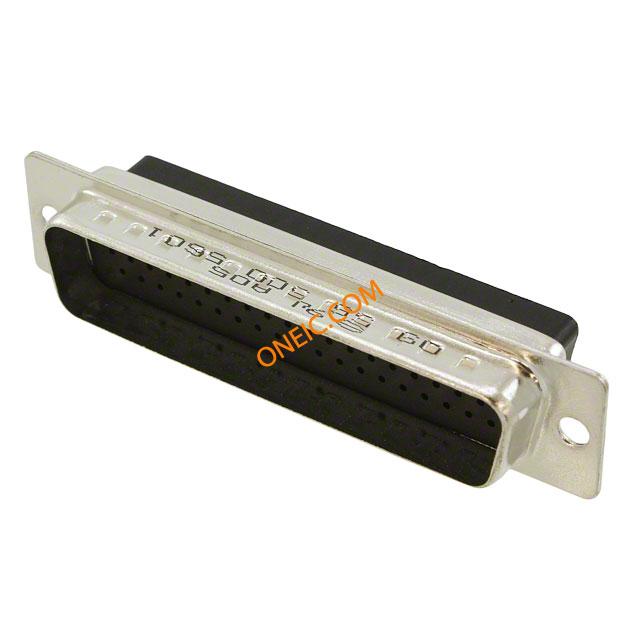

09565005601
| 制造商 | |
| 描述 | D-Sub High Density Connectors 78P MALE CRIMP THRU HOLE DSUB HD MA CRIMP SHELL 78P High Density Crimp Connector (D Sub HD Male Crimp Shell) 78 position HighDensityCrimpConnector(DSubHDMaleCrimpShell)78position Harting D-Sub High Density系列 78路 2.41mm节距 直 压接式 D-sub 连接器, 插头 |
| 分类 |
商业参数
| 零件号别名 | 09 09-56-500-5601 500 56 5601 | 产品类别 | D-Sub High Density Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 40 |
合规参数
| RoHS | RoHS Compliant | 标准 | MIL-C-24308,DIN41652,CECC75301-802 |
电气参数
| 最大额定电流 | 2 A | ||
机械参数
| 深度 | 15.2 (Without Center Plate)mm | 间距 | 2.41mm |
| 宽度 | 15.35mm | 长度 | 67mm |
| 包装方式 | Bulk | 方向 | 直 |
| 端接方式 | Crimp | 触头类型 | Signal |
| 安装类型 | Panel Mount | 外壳镀层 | Tin |
| 行程角度 | Straight | 连接器类型 | Plug for Male Contacts |
| 法兰特征 | Housing/Shell (Unthreaded) | 外壳涂层 | Tin |
| 安装样式 | Wire | 排数 | 4 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Sub, High Density |
| 壳体材料 | Metal | 主要材料 | D-Subminiature |
| 尺寸/外形 | 67 x 15.35 x 15.2mm | 端接样式 | Crimp |
| 触点数 | 78 | 介电材料 | Polybutylene Terephthalate (PBT), Polyester, Glass Filled |
| 位数 | 78 | 外壳材料及表面处理 | Steel, Tin Plated |
| 外壳尺寸，连接器布局 | 5 (DD, D) High Density | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | CablePlug |
| 连接器性别 | Male | 系列 | 956 |
| 产品特性 | Grounding Indents | ||
环境参数
| 工作温度 | -55°C ~ 105°C | ||
