点击放大查看
09200162613
| 制造商 | |
| 描述 | Conn Rectangular M 32 POS Screw ST Panel Mount Heavy Duty Power Connectors HAN 16A 17-32 MALE SCREW TERMINATION HAN A 16 POS. M INSERT SCREW Connector; Male Insert; 32 Contacts Connector,MaleInsert,32Contacts Connector: HAN; male; Han A; PIN:16; 16+PE; size 32A (2 x 16A) Han A Male Insert-Screw: Han A 16 Position M Insert Screw 17-32 Harting Han-A 系列 2 行 16 路 公插 插片 , 额定电流 16A/ 250 V |
| 分类 |
商业参数
| 零件号别名 | 016 09 09-20-016-2613 20 2613 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 接触电阻 | 3mΩ | 最大额定电流 | 16A |
| 最小输入电压 | 250VAC | 连接器类型 - 电压输入 | contact layout: 17-32 |
机械参数
| 尺寸 | 32A | 颜色 | Gray |
| 深度 | 22.8 | 高度 | 33 |
| 重量 | 0.07 kg | 包装方式 | Bulk |
| 端接方式 | Screw | 重量（g） | 66.00000 |
| 安装类型 | Straight | 连接器类型 | Insert |
| 接触镀层 | Silver | 排数 | 2 |
| 封装形式 | size 32A (2 x 16A) | 插入力 | Male |
| 触头材料 | Copper Alloy | 壳体材料 | Polycarbonate (PC) |
| 总长度 | 72.4 | 包装数量 | 2 |
| 尺寸/外形 | 32A | 端接样式 | Screw |
| 第一触头极性 | M | 触点数 | 32 |
| 位数 | 16+Ground | 镀层厚度（通用） | 3µm |
| 绝缘材料 - 材质 | polycarbonate | 线规或范围 - mm² | 1...2.5mm2 |
| 触点材料 - 镀层 | silver plated | 第一连接器安装特征 | 16+PE |
产品信息
| SPG | 2 | 类型 | Rectangular |
| 连接器性别 | Male | 系列 | HAN-A |
| 产品子类型 | Inserts | 附件类型 | 插入式螺钉 |
| 适配器系列 | Han A | 单元数量 | 1 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
相关型号
09200320301
Harting Technology Group
Connector Accessories 33 POS Housing Metal Heavy Duty Power Connectors HAN 32A BULKHEAD MNT 2 LEVERS METAL HAN A BASE PANEL 2 LEVERS Han(R) panel mount housing,Size 32A BULKHEAD HOUSING, SIZE 32A, METAL HOUSING,HAN32A,PANELMOUNT,DOUBLELEVER Enclosure: for Han connectors; Han; size 32A (2 x 16A); IP65 Han A Housings: Han A Base Panel 2 Levers Harting Han A 系列 电源连接器
09200320521
Harting
HAN A HOOD SIDE HC 4 PEGS PG 29 Heavy Duty Power Connectors HAN 32A PG29 SID ENT HAN32AHood(SideEntry,DoubleLeverPeg)PGThread Han A Hoods: Han A Hood Side Entry HC 4 Pegs PG 29 Harting Han A 系列 侧入 电源连接器

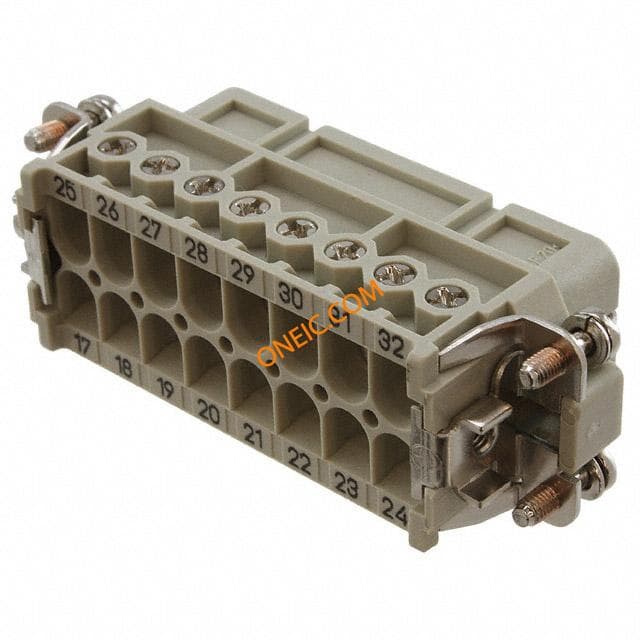

09200162813
