点击放大查看

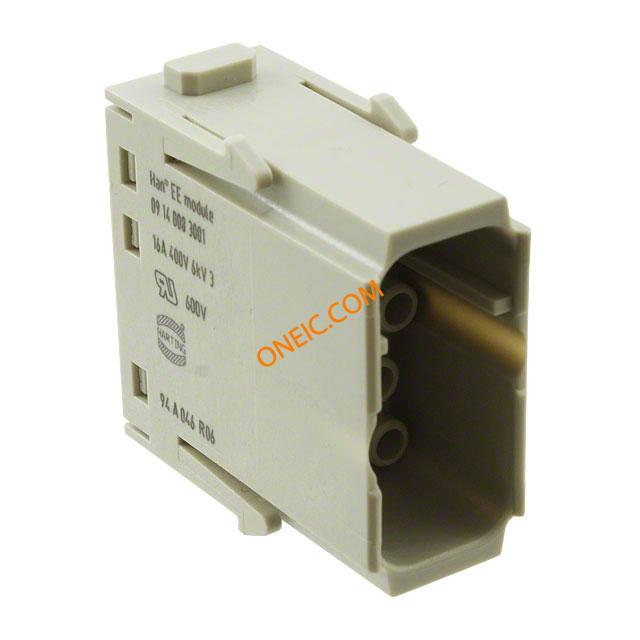

09140083001
| 制造商 | |
| 描述 | Conn Housing M 8 POS Crimp ST Heavy Duty Power Connectors HAN EE 8P MALE ORDER CONTACTS SEP HAN EE MODULE, CRIMP MALE HanEEModule,MaleInsert,8contacts,400volts,16Amps Connector: rectangular; module; male; Han Modular EE; PIN:8; 16A Han-Modular Modules: Han 8 Mod-Male-C 16 A Harting HAN Modular 系列 公插 插入式触点模块 , 额定电流 16A/ 400 V, 适用于大负荷电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 008 09 09-14-008-3001 14 3001 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 2 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 额定电压 | 400V | 最大额定电流 | 16A |
| 最小输入电压 | 40V | 连接器类型 - 电压输入 | w/o terminals |
机械参数
| 颜色 | Gray | 深度 | 34 |
| 高度 | 14.6 | 重量 | 0.01 kg |
| 包装方式 | Bulk | 导线线规 | 12-20 |
| 重量（g） | 9.00000 | 触头类型 | Han® |
| 安装类型 | Straight | 连接器类型 | Module without Contacts |
| 安装样式 | Straight | 排数 | 2 |
| 插入力 | Male | 总宽度 | 1 |
| 壳体材料 | Polycarbonate | 总长度 | 34.2 |
| 包装数量 | 10 | 尺寸/外形 | 16A |
| 连接器 - 电缆 | module | 端接样式 | Crimp |
| 触点数 | 8 | 位数 | 8 |
产品信息
| SPG | 10 | 类型 | Housing |
| 连接器性别 | M | 系列 | Han EE |
| 产品子类型 | Inserts | 附件类型 | 模块 |
| 适配器系列 | Han Modular EE | 测量范围 | Han EE |
| 单元数量 | 1 | 适用产品/相关产品 | 大负荷电源连接器 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
09330006127
HARTING
Heavy Duty Power Connectors MALE INSERT STD SILVER PLATED Contact PIN Crimp ST Cable Mount D-Sub Contacts MALE INSERT STD SILVER PLATED HAN E M CRIMP CONTACT AG 26 AWG Han E Male Crimp Contact Ag 26AWG HAN10AWG26-22SilverPlatedMaleContact Harting Han Contacts 系列 公插 压接触点 , 额定电流 16A/ 400 V, 适用于大负荷电源连接器
09330006119
Harting Technology Group
Contact PIN Crimp ST Cable Mount Heavy Duty Power Connectors MALE INSERT STD GOLD PLATED HAN E M CRIMP CONTACT AU WG 4MM HanEMCrimpContactAuWG4mm Harting Han E 系列 公插 触点
09330006117
Harting Technology Group
Contact PIN Crimp ST Cable Mount HAN E M CRIMP CONTACT AU Han E Male Crimp Contact Au WG 0.14mm Heavy Duty Power Connectors MALE INSERT STD GOLD PLATED ELECTRONICPART Contact; male; 0.14÷0.37mm2; Han E; gold plated; crimped; 16A; 1mΩ Han E Contacts Male: Han E M Crimp Contact Au Wire gauge 0.14 Harting Han Contacts 系列 公插 压接触点 , 额定电流 16A/ 400 V, 适用于大负荷电源连接器
09330006123
Harting Technology Group
Contact PIN Crimp ST Cable Mount Heavy Duty Power Connectors HAN 16A MALE AWG14 GOLD PLATED HAN E M CRIMP CONTACT AU 14AWG Han E Male Crimp Contact Au 2.5 mm 14AWG CrimpPowerContact,GoldPlated,14AWG,Male HanE-Kontaktstift-c2,5mm# Contact; male; 2.5mm2; Han E; gold plated; crimped; 16A; 1mΩ Han E Contacts Male: Han E M Crimp Contact Au 2.5 mm/14AWG Harting Han Contacts 系列 公插 压接触点 , 额定电流 16A/ 830 V, 适用于大负荷电源连接器

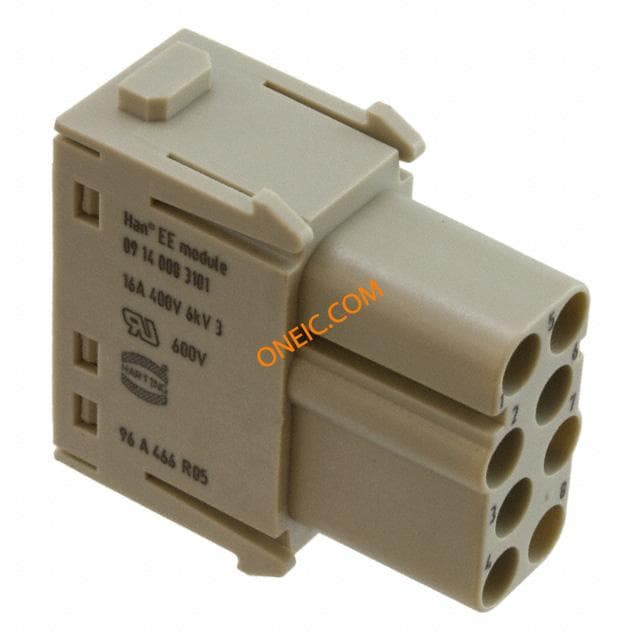

09140083101
