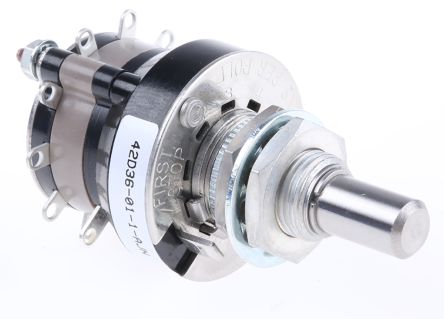

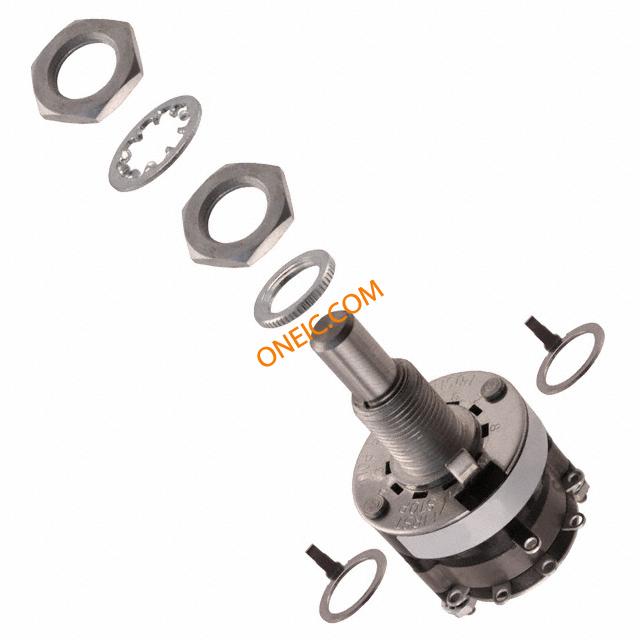

42D36-01-1-AJN
| 制造商 | |
| 描述 | Switch Rotary SP Flatted Shaft Solder Lug 1A 115VAC 115VDC ROTARY SWITCH 1 POLE 10 POS 115V Rotary Switch, 1 A 10-Way , 115, 115V dc, V ac SWITCH, 1POLE, 10 POS Switch,STOPRotary,ADJUSTABLE,1AMP,1POLE,1DECK Grayhill 10位置 旋转开关 , SP 触点配置, 115 V ac, 115 V dc额定电压, 1 A @ 24 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 49 Days | 子类别 | Switch Rotary |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | ULRecognized |
| 海关税号 | 85365007 | 认证机构 | :CSA, UL |
电气参数
| 核心电压 | :115V | 额定电压 | 115 V |
| 极数 | :1 | 接触电阻 | :50mohm |
| 介电强度 | 1000VAC | 最大额定电流 | 1@115VAC 28VDC A |
| 最大触点电流 | :1A | 绝缘电阻 | :1000Mohm |
| 最小输入电压 | 115 | 开关功能/额定值 | :Off-On |
| 触点额定电流 | 1 A | 触点额定值 @ 电压 | 1A @ 115VAC |
| 供电电压 (Vcc/Vdd) | :115V | ||
机械参数
| 深度 | 26.97mm | 宽度 | 26.97mm |
| 高度 | 48.24mm | 重量 | 0.046 |
| 方向 | Vertical | 端接方式 | SolderLugs |
| 螺纹尺寸 | :3/8 - 32 NEF | 致动器类型 | Flatted (6.35mm dia) |
| 手柄长度 | :11.1mm | 安装类型 | Panel Mount |
| 端子类型 | Solder Lug | 行程角度 | 36° |
| 安装样式 | Panel | 旋转角度 | :36° |
| 轴直径 | :6.35mm | 线束直径 | :6.35mm |
| 触头材料 | Silver Alloy | 总长度 | 25.4 |
| 执行器材料 | Stainless Steel | 端接样式 | Solder Lug |
| 面板后深度 | :26mm | 外径 | :25.4mm |
| 触点数 | 1 | 按钮样式/尺寸 | Flatted Shaft |
| 位数 | 2 ~ 10 | 开关驱动电平 | SP |
| 典型触点布局 | SP | 每层极数 | 1 |
| 外壳与棱镜材料 | Melamine/N/A | ||
产品信息
| 类型 | Rotary | 系列 | 42 |
| 制造商全称 | 42Series | 电气寿命 | 25000 |
| 叠数 | 1 | 每层电路数 | SP10T |
环境参数
| 额定寿命 | 100000CyclesofOperations | 机械寿命 | 100000 Cycles |
| 开关次数 | :100000 | ||
