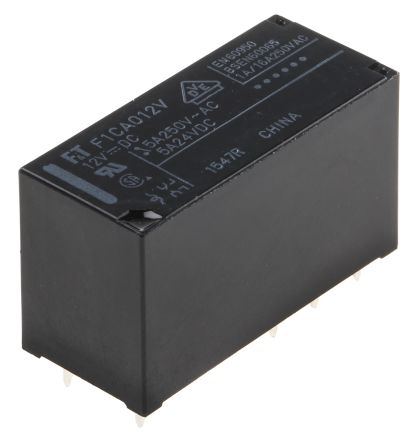

FTR-F1CA012V
| 制造商 | |
| 描述 | General Purpose Relays Low Profile 12VDC Electromechanical Relay DPDT 7A 12VDC 270Ohm Through Hole POWER RELAY 12V 5A 2CO THT Relay: electromagnetic; DPDT; Ucoil:12VDC; 5A/250VAC; 5A/24VDC; 5A Fujitsu 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 12V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 400 | 单位包装 | 20 |
| 产品类别 | General Purpose Relays | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 线圈类型 | 2 Poles | 线圈功率 | 530mW |
| 充电时间 | 2 | 线圈电流 | 44.44 mA |
| 线圈电压 | 12V | 释放时间 | 5ms |
| 额定功率 | 120W|1.25kVA | 可见输出 | No |
| 额定电压 | 300 | 线圈电阻 | 270 Ohms |
| 线圈数量 | 1 | 推频（MHz/V） | No |
| 输出电流 | 5A | 供电电压 | 12 VDC |
| 开关电压 | 400V[AC] | 接触电阻 | 100mΩ |
| 钳位电压 | 8.4VDC | 额定交流电压 | 400V |
| 二极管配置 | No | 隔离电压 | 10kV |
| 最大额定电流 | 7 | 最大触点电流 | 5A |
| 最小输入电压 | 1.2VDC | 平均正向功率 | 0.53 W |
| 触点额定电流 | 7 A | 直流反向电压（Vr）（最大） | 300V |
| 高侧电压（自举）最大 | 8.4VDC | 交流触点额定值（阻性负载） | 5 A / 250 VAC |
| 直流触点额定值（阻性负载） | 5 A / 24 VDC | ||
机械参数
| 密封 | Sealed | 深度 | 12.8 mm |
| 宽度 | 12.8mm | 高度 | 16.5mm |
| 长度 | 29mm | 重量 | 0.01 kg |
| 包装方式 | TUBE | 本体尺寸 | 29 x 12.8 x 16.5mm |
| 触点形式 | 2 Form C (DPDT-BM) | 柱间距 | 5mm |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | DIP | 冷却的封装 | DIP |
| 触头材料 | Silver | 总长度 | 29 mm |
| 包装数量 | 20 | 尺寸/外形 | see |
| 端接样式 | PC Pin | 触点数 | 8 |
| 接触件端接 | PCB | 位数 | 8 |
| 典型触点布局 | DPDT | 触点材料 - 镀层 | gold plated |
产品信息
| SPG | 20 | 类型 | Power Relays |
| 匹配码 | FTRF1CA012V | 原理图 | see |
| 继电器类型 | Non-Latching | 技术 | THT |
| 按下测试类型 | No | 继电器变体 | miniature |
| 单元数量 | 1 | 标准交期 | 27 weeks |
| 触点配置 | DPDT | ||
环境参数
| 动作时间 | 15 ms | 工作温度 | -40C to 75C |
