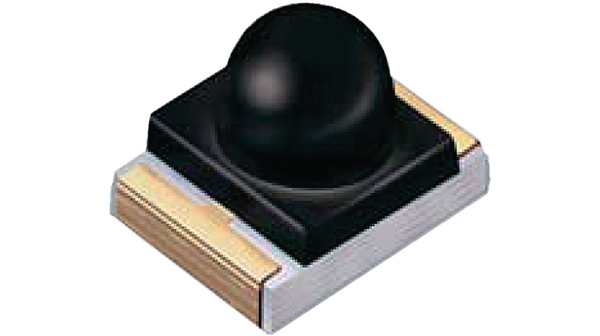

点击放大查看
PT42-21B/TR8
| 制造商 | Everlight Electronics Co., Ltd. |
| 描述 | Phototransistor IR Chip Silicon 940nm 2-Pin Miniature SMD T/R Phototransistors IR Phototransistor PHOTOTRANSISTOR 1.8MM RND BK SMD IR phototransistor Top View / SMD, PT42-21B/TR8, Everlight Electronics |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Phototransistors | 其他名称 | 1080-1389-1 |
| 产品类别 | Phototransistors | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 3 mA | 波长 | 940nm |
| 最大功率 | 75mW | 视角 | Top View |
| 上升时间（典型） | 15000(Typ) ns | 晶体管类型 | Phototransistor |
| 供电电压 | 30V | 峰值波长 | 940 nm |
| 通道数量 | 1 | 暗电流（最大） | 100 |
| 最大额定电流 | 3 | 最小输入电压 | 5 V |
| 最大功耗 | 75 | 暗电流 Id（最大） | 100nA |
| 集电极电流（Ic）（最大） | 20 mA | 最大传播延迟 @ V, 最大CL | 15000(Typ) |
机械参数
| 宽度 | 2.4 | 包装方式 | Reel |
| 封装体颜色 | black | 透镜颜色 | Black |
| 透镜样式 | Domed | 方向 | Top View |
| 透镜尺寸（因值为长宽高，非直径） | 1.8 mm | 安装类型 | Surface Mount |
| 封装形式 | 2Miniature SMD | 总长度 | 3.2 |
| 包装数量 | Miniature SMD | 位数 | 2 |
| 外壳尺寸-插件 | 2.6 | ||
产品信息
| 类型 | IR Chip | 极性 | NPN |
| 印刷电路板数量 | 2 | ||
环境参数
| 工作温度 | 85 | ||
