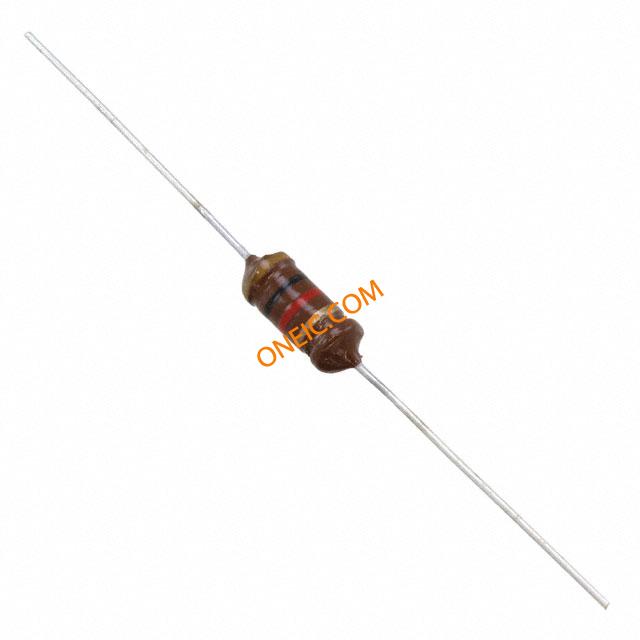

B82144A2105J
| 制造商 | |
| 描述 | Fixed Inductors 1000uH 0.2A 3.8ohms RF Choke Bobbin Core 1mH 5% 100KHz 60Q-Factor Ferrite 200mA 3.8Ohm DCR AXL T/R HF-CHOKE LBC 1000UH 5% INDUCTOR, 1MH, 5%, 200MA, 1.2MHZ INDUCTOR,B82144-A2105-J |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 495-5614-1 | 零件号别名 | B82144A2105J000 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 1,500 |
| 工厂包装数量 | 1500 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
电气参数
| 品质因数 @ 频率 | 60@252KHz | 核心类型 | :High Frequency / RF |
| Qmax @ Th | 60 | 容差 | 5% |
| 电感量 | 1m | 量程（°/s） | :EPCOS - B82144A LBC Series |
| 测试频率 | 100kHz | 电感量范围 | :± 5% |
| 额定直流电流 | :200mA | 直流电阻（DCR） | 3.8 Ohm Max |
| 最大额定电流 | 200mA | 直流电阻（DCR）（最大） | :3.8ohm |
| 自谐振频率 | 1.2MHz | 电感测试频率 | :0.1MHz |
| 初始电阻（最小） | 3.8 Ohms | ||
机械参数
| 长度 | :14.8mm | 重量 | 0.0011 |
| 直径 | 5.2 mm | 包装方式 | Tape and Reel |
| 屏蔽 | Unshielded | 引脚样式 | Axial |
| 引脚直径 | :0.63mm | 磁芯材料 | Ferrite |
| 安装类型 | Through Hole | 引脚数 | :2 |
| 封装形式 | Axial | 磁芯材质 | Ferrite |
| 总长度 | 14.8 | 尺寸/外形 | 0.157" Dia x 0.362" L (5.20mm x 12.00mm) |
| 端接样式 | Axial | 外径 | :5.2mm |
| 总体尺寸 | :5.2mm x 12mm | ||
产品信息
| 类型 | RF Choke | 系列 | B82144A |
| 技术 | Bobbin Core | ||
环境参数
| 工作温度 | - 55 C to + 125 C | ||
