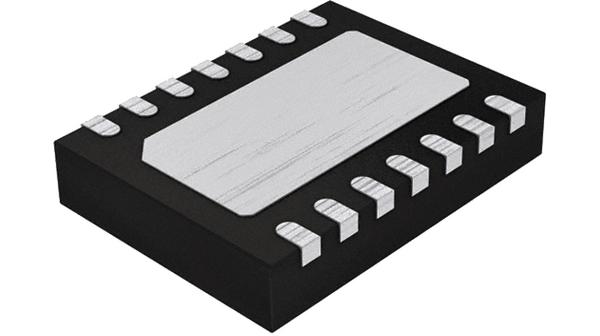

ZXLD1321DCATC
| 制造商 | |
| 描述 | Conv DC-DC Single Step Up 1.2V to 12V 14-Pin DFN EP T/R LEDDr 12V 1000mA DFN1443 SMD IC LED DRVR WHITE BCKLGT 14-TDFN Voltage Regulators - Switching Regulators DC-DC Boost Conv 1A output Boost mode DC-DC converter for LED driving with 1A output and current control LED Driver IC DFN-14, ZXLD1321DCATC, Diodes Incorporated Switching Voltage Regulators DC-DC Boost Conv 1A output LEDDr 12V 1A DFN1443 SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 3000 | 单位包装 | 3000 |
| 其他名称 | ZXLD1321DCATR | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | DFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| 无铅定义 | RoHS-conform | ||
电气参数
| 频率 | 600kHz | 效率 | 85(Typ) % |
| 输出类型 | Fixed | 最大功率 | 8 W |
| 额定电压 | 18 V | 电源调整率 | 0.5(Typ) %/V |
| 负载调整率 | 2(Typ) %/A | 输出电流 | 2(Typ) A |
| 供电电压 | 2 to 12 V | 输出数量 | 1 |
| 输出电流1 | 1A | 稳压器拓扑 | Step Up |
| 开关稳压器 | Yes | 开关频率 | 600 kHz |
| 最小输入电压 | 18V | 直流输入电压（最小） | 1.2 V |
机械参数
| 宽度 | 3.05(Max) | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 14DFN EP |
| 冷却的封装 | DFN EP | 总长度 | 4.05(Max) |
| 包装数量 | DFN EP | 位数 | 14 |
| 外壳尺寸-插件 | 0.75(Max) | 供应商器件封装 | 14-DFN-EP (4x3) |
产品信息
| 类型 | Step Up | 拓扑 | PWM, Step-Up (Boost) |
| 匹配码 | ZXLD1321DCATC | 标准交期 | 9 weeks |
| 内部连接 | Yes | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -40° | 工作温度 | -40 to 125 °C |
