ZTX792A
| 制造商 | Diodes Incorporated |
| 描述 | Trans GP BJT PNP 70V 2A 3-Pin E-Line Zetex PNP super E-line Tx 4K TRANS PNP HG -70V -2000MA E-LINE Transistors Bipolar - BJT NPN Super E-Line TRANSISTOR, PNP, E-LINE PNP SILICON PLANAR MEDIUM POWER HIGH GAIN TRANSISTOR Bipolar Transistors - BJT PNP Super E-Line |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 4000 | 单位包装 | 4000 |
| 产品类别 | Transistors Bipolar - BJT | 标准包装数量 | Bulk |
| 工厂包装数量 | 4000 | 标准封装名称 | TO-92 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85412900 |
电气参数
| 最大功率 | 1W | 最大频率 | 100(Min) MHz |
| 晶体管类型 | PNP | 供电电压 | 70V |
| 元件数量 | 1 | Vce饱和电压（最大） | - 0.5 V |
| 最小输入电压 | 70 V | 过渡频率 | 100MHz |
| 增益带宽积 | 100 MHz | 电源电压（最大） | 5 |
| 最大功耗 | 1000 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 75 V |
| Vce饱和电压（最大）@ Ib, Ic | 500mV @ 200mA, 2A | 集电极电流（Ic）（最大） | 2A |
| 集电极截止电流（最大） | 2 A | 集电极脉冲电流 (Icm) | :4A |
| 直流电流增益 hFE (最小) @ Ic, Vce | 300@10mA@2V|250@500mA@2V|200@1A@2V | ||

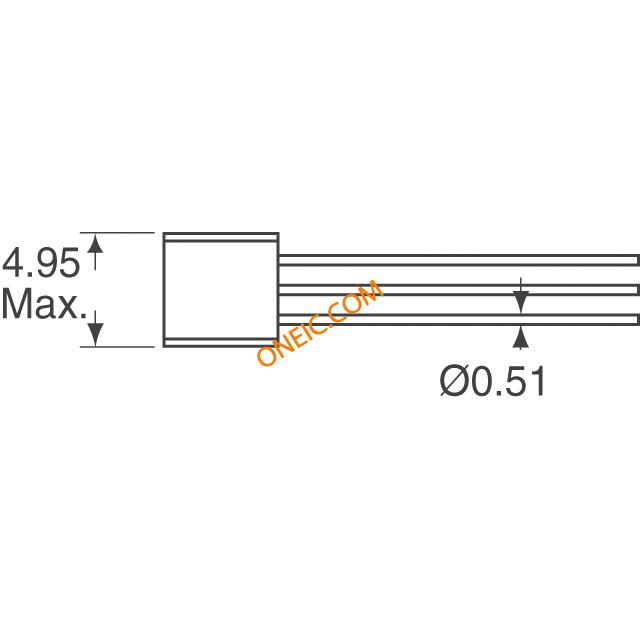

机械参数
| 宽度 | 2.41(Max) | 重量 | 0.000001 |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :3 | 封装形式 | 3E-Line |
| 材料表面处理 | :- | 总长度 | 4.77(Max) |
| 包装数量 | E-Line | 位数 | 3 |
| 外壳尺寸-插件 | 4.01(Max) | 供应商器件封装 | E-Line (TO-92 compatible) |
产品信息
| 类型 | PNP | 配置 | Single |
| 印刷电路板数量 | 3 | ||
环境参数
| 工作温度 | -55 to 200 °C | ||
