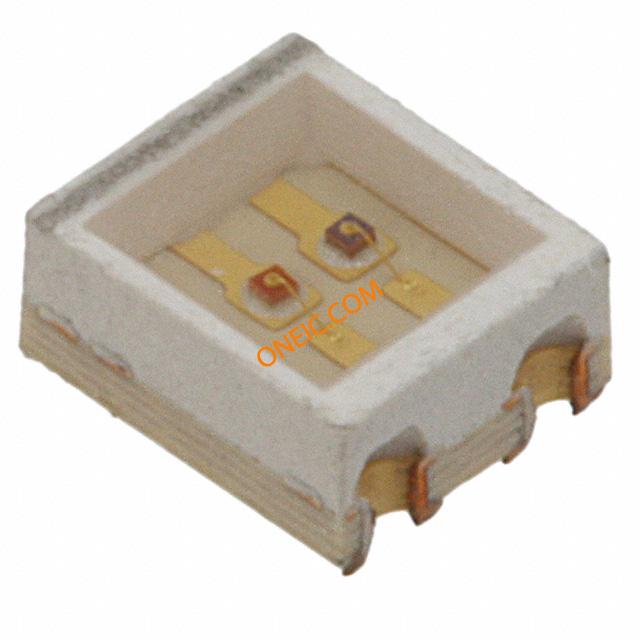

597-7701-507F
| 制造商 | |
| 描述 | LED Bi-Color Green/Red 570nm/650nm 4-Pin SMD T/R Standard LEDs - SMD Red/Grn 650/570nm 6.3/20mcd 100 deg LED RED/GRN BICLR 1210 LED; SURFACE MOUNT; BI-COLOR; RED/GREEN LED, 1210, BI, RED/GREEN LED, RED/GREEN LED,SURFACEMOUNT,BI-COLOR,RED/GREEN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 350-2439-1 | 产品类别 | Standard LEDs - SMD |
| 标准包装数量 | 2,500 | 标准封装名称 | SMD |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
电气参数
| 灯类型 | :2.1mm x 2.3mm | 光学尺寸 | 3 mm x 2.5 mm x 1.3 mm |
| 波长 | :R 650nm, G 570nm | 灯输出 | No |
| 光通量 | 20|6.3 mcd | 额定功率 | 60 mW |
| 视角 | 104 ° | 输出电流 | 20mA |
| 供电电压 | 2.2V Green, 2V Red | 峰值波长 | 570/650 nm |
| LED正向电流 | 20 mA | LED正向电压 | 2 V, 2.2 V |
| 毫坎德拉等级 | 20mcd Green, 6.3mcd Red | 主波长 | 569/621 nm |
| 最大功耗 | 60 | 峰值脉冲电流（10/1000µs） | 25 |
机械参数
| 颜色 | Green/Red | 高度 | 1.30mm |
| 重量 | 0.0001 | LED颜色 | :Red, Green |
| 包装方式 | Reel | 引脚样式 | No Lead |
| 透镜颜色 | Non-Diffused | 透镜样式 | Rectangular |
| 透镜尺寸（因值为长宽高，非直径） | 2.3x2.1x0.8 | 安装类型 | Surface Mount |
| 安装样式 | Top Mount | 引脚数 | :4 |
| 光学材料（应为封装材料） | :1210 | 封装形式 | 4SMD |
| 透镜样式/尺寸 | Rectangle with Flat Top, 2.3mm x 2.1mm | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | SMD | 尺寸/外形 | 3.00mm L x 2.50mm W |
| 照明颜色 | Red, Green | 位数 | 4 |
产品信息
| 类型 | Bi-Color | 透镜类型 | Non Diffused |
| LED数量 | 2 | ||
环境参数
| 机械寿命 | New At Mouser | 工作温度 | + 85 C |
| 光通量 @ 电流/温度 | 30 mcd | ||
