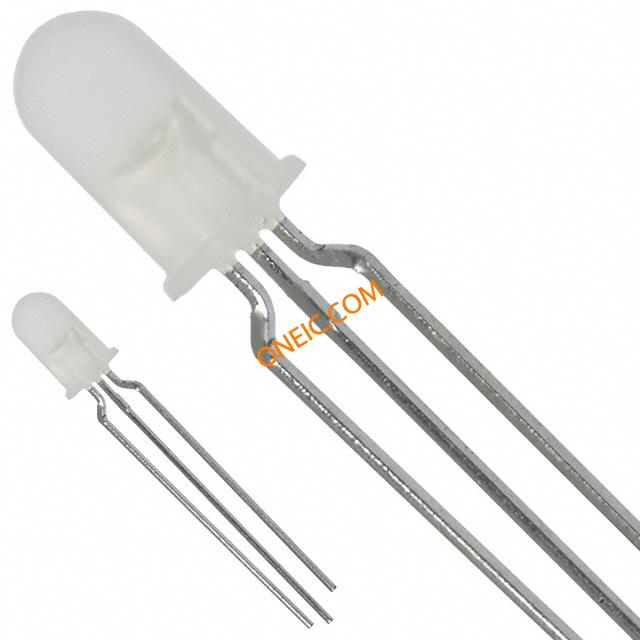

521-9450F
| 制造商 | Dialight plc |
| 描述 | Standard LEDs - Through Hole DISCRETE LED LAMP LED Bi-Color Green/Red 565nm/635nm 3-Pin T-1 3/4 Bulk LED 5MM DIFF RED/GRN BICLR 3LEAD LED; 5MM 3 LEADED; BI COLOR; NON-TINTED; DIFFUSED; RED/GREEN LED 5MM GREEN/RED LED,5MM3LEADED,BICOLOR,NON-TINTED,DIFFUSED,RED/GREEN |
| 分类 |
商业参数
| 产品类别 | Standard LEDs - Through Hole | 标准包装数量 | 50 |
| 标准封装名称 | T-1 3/4 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85366190 |
电气参数
| 灯类型 | :T-1 3/4 (5mm) | 波长 | :R 635nm, G 565nm |
| 灯输出 | No | 光通量 | 8mcd|5mcd |
| 视角 | 65 deg | 输出电流 | 10mA |
| 供电电压 | 2.3V Green, 2.1V Red | 峰值波长 | 565nm, 635nm |
| LED正向电流 | 500 mA | LED正向电压 | 2.1 V, 2.3 V |
| 毫坎德拉等级 | 8mcd Green, 5mcd Red | 主波长 | 626 nm, 569 nm |
| 最大功耗 | 135 | 峰值脉冲电流（10/1000µs） | 25 |
机械参数

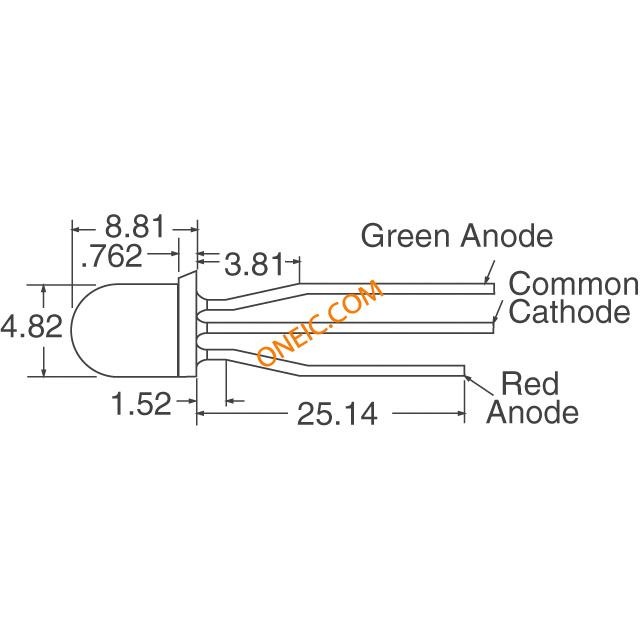

| 颜色 | Green/Red | 高度 | 8.81mm |
| 重量 | 0.00045 | LED颜色 | :Red, Green |
| 包装方式 | Bulk | 透镜颜色 | Non-Tinted, Diffused |
| 透镜样式 | Dome | 重量（g） | 0.43500 |
| 透镜尺寸（因值为长宽高，非直径） | 5 mm | 安装类型 | Through Hole |
| 接触镀层 | Diffused | 安装样式 | Through Hole |
| 引脚数 | :3 | 光学材料（应为封装材料） | :Through Hole |
| 封装形式 | Radial - 3 Leads | 透镜样式/尺寸 | Round with Domed Top, 5mm, T-1 3/4 |

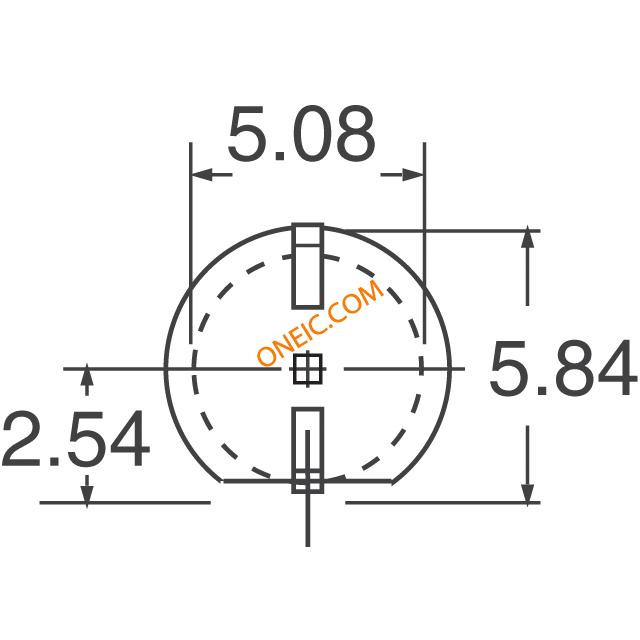

| 包装数量 | T-1 3/4 | 外径 | 5.08 |
| 照明颜色 | Red, Green | 位数 | 3 |
产品信息
| 类型 | Bi-Color | 透镜类型 | Colorless Diffused |
| LED数量 | 2 | 印刷电路板数量 | 3 |
环境参数
| 工作温度 | + 85 C | 光通量 @ 电流/温度 | 39576 mcd, 5 mcd |
