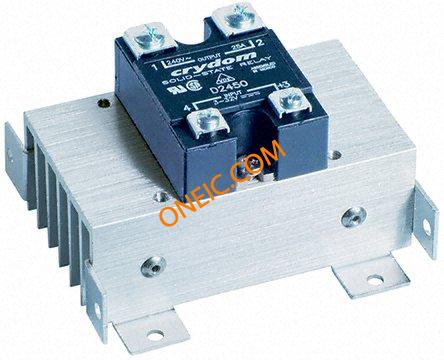

HS172-HD6050
| 制造商 | |
| 描述 | Heat Sinks 36A/660V DC Input ZC SSR Mounted Heatsink RELAY SSR SPST 36A W/HEATSINK ZC 36A rms Screw Mount, Zero Voltage Triac Solid State Relay, 660V rms Heatsink/SSRAssembly;Rated@36A/660VAC;DCInput;SSRMountonHS172Heatsink |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Heat Sinks | 产品类别 | Heat Sinks |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | 标准 | uL,CSA,VDE,CEapprovedSSRs |
电气参数
| 输出端 | Triac | 电路 | SPST-NO (1 Form A) |
| 输出类型 | AC, Zero Cross | 负载电流 | 36A |
| 开启时间 | 1/2 cycle | 电压范围 | 48-660VAC |
| 负载电压 | 48 ~ 660 V | 浪涌电流 | 625Apk |
| 输出电流 | 36Arms | 电池组电压 | 48 V ac |
| 最大额定电流 | 36 A rms | 最小输入电压 | 3 ~ 32VDC |
| 最小供电电压 | 3 V dc | 关态电流（最大） | 5 mA |
| 静态电流（最大） | 0.04 A | ||
机械参数
| 深度 | 85.3mm | 宽度 | 85.3 mm |
| 高度 | 40.6 mm | 长度 | 104.7 mm |
| 包装方式 | Bulk | 散热片高度 | Vertical |
| 安装类型 | Chassis Mount or Panel Mount | 安装样式 | Panel |
| 封装形式 | Hockey Puck with Heat Sink | 端接样式 | Screw Terminal |
| 散热器材料 | Aluminum | ||
产品信息
| 类型 | WithHeatSink | 系列 | 9 - HS |
| 功能 | SolidState | 继电器类型 | Relay |
| 应用领域 | SSR | 开关类型 | Zero Voltage |
| 制造商全称 | HS172-Series | ||
环境参数
| 热阻 | 1.7 C/W | ||
