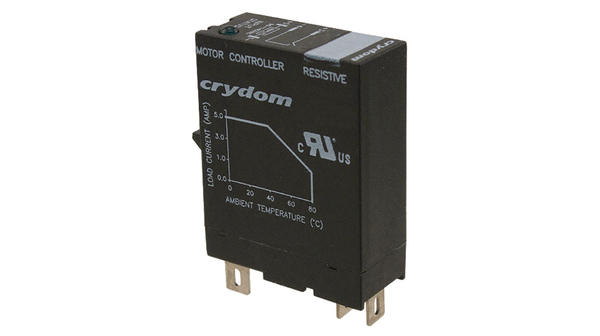

ED24D5

制造商	Custom Sensors & Technologies (CST)
描述	Solid State Relays - Industrial Mount Plug In 280VAC 5A 5-15VDC CNT ZC Relay SSR 33.8mA 15V DC-IN 5A 280V AC-OUT 4-Pin RELAY SSR AC OUT 5A 5-15VDC Zero Voltage Plug In Relay 24-280 Vac 5A SSR, PLUG IN, 280VAC, 5A, 5-15VDC, ZC Relay;SolidState;SPST-NO;Ctrl-V3-15DC;5A;280VAC;SocketMnt;QCTerm;EDSeries Solid state relay single phase 3...15 VDC, ED24D5, Crydom
分类	工业电源组件和继电器固态继电器固态继电器

对参数有疑问？问 AI 助手

商业参数

其他名称

CC1827

标准包装数量

合规参数

RoHS	RoHS Compliant By Exemption	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	标准	cULus,IEC,RoHS
海关税号	85364900

电气参数

输出端	AC Output	电路	SPST-NO (1 Form A)
输入类型	DC	输出类型	AC
负载电流	5A	开启时间	8.33 ms
开关模式	:Zero Crossing	负载电压	24 ~ 280 V
额定电压	24-280VAC	浪涌电流	:625A
输出电流	5	供电电压	3 VDC to 15 VDC
隔离电压	3750(RMS)	电池组电压	24 Vrms
最大额定电流	5 A	最小输入电压	5 ~ 15VDC
输出电压（最大）	280(RMS)	电源电压（最大）	:15VDC
最小供电电压	24 VAC to 280 VAC	关态电流（最大）	0.1 mArms
静态电流（最大）	0.15 mA	输入偏置电流（最大）	33.8
峰值脉冲电流（8/20µs）	625	额定交流电压（相间）	:280VAC
驱动电压（最大Rds On，最小Rds On）	3-15VDC

机械参数

深度	12.7mm	宽度	12.7
高度	37.4mm	长度	29mm
重量	1 oz	包装方式	Bulk
端接方式	QuickConnect	触点形式	SPST-NO
安装类型	Plug in	端子类型	Through Hole
安装样式	DIN Rail	引脚数	4
封装形式	Module	总长度	29
端接样式	Screw	位数	4
外壳尺寸-插件	37.4	典型触点布局	SPST

产品信息

系列	ED	功能	Zero-Switching
继电器类型	Relay	CAD图纸	3D CAD Model
开关类型	Zero Crossing	电路类型	1 Form A
制造商全称	EDSeries	产品子类型	Industrial Mount
控制/显示类型	:DC	印刷电路板数量	4

环境参数

工作温度

文档与媒体

PDF 文档

Declaration of Conformity

PDF 文档

ED Series AC Outlet

PDF 文档

e_d_ac.pdf
