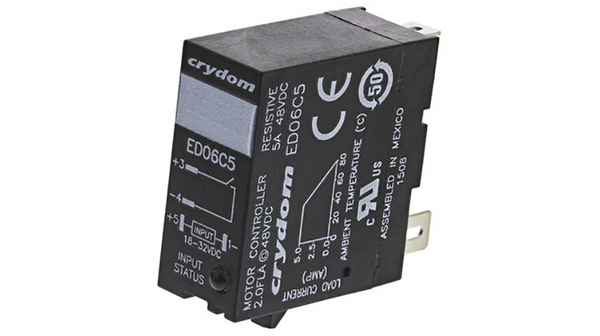

ED06C5
| 制造商 | |
| 描述 | Solid State Relays - Industrial Mount Plug In 48VDC 5A 18-32VDC Control RELAY SSR DC OUT 5A 18-32VDC DC Switching Plug In Relay 1 - 48 Vdc 5A Relay SSR 19.7mA 32V DC-IN 5A 48V DC-OUT 4-Pin SSR, PLUG IN, 48VDC, 5A, 18-32VDC CNT RELAY;PLUGIN48VDC5A,18-32VDCCONTROL Solid state relay single phase 18...32 VDC, ED06C5, Crydom Crydom 5 A DIN Rail安装 单刀单掷 固态继电器, MOSFET输出, 直流切换, 48 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CC1813 | 标准包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | cULus,IEC,RoHS | 海关税号 | 85364900 |
电气参数
| 输出端 | DC Output | 电路 | SPST-NO (1 Form A) |
| 输出类型 | DC | 负载电流 | 5A |
| 开启时间 | 0.6 ms | 开关模式 | :(Not Applicable) |
| 负载电压 | 1 ~ 48 V | 额定电压 | 1-48VDC |
| 浪涌电流 | :60A | 供电电压 | 18 VDC to 32 VDC |
| 电池组电压 | 1 V dc | 最大额定电流 | 5 A |
| 最小输入电压 | 18 ~ 32VDC | 电源电压（最大） | :32VDC |
| 最小供电电压 | 1 VDC to 48 VDC | 关态电流（最大） | 20 μA |
| 静态电流（最大） | 0.1 A | 额定交流电压（相间） | :48VDC |
| 驱动电压（最大Rds On，最小Rds On） | 18-32VDC | ||
机械参数
| 深度 | 12.7mm | 高度 | 37.4mm |
| 长度 | 29mm | 重量 | 1 oz |
| 包装方式 | Bulk | 端接方式 | QuickConnect |
| 触点形式 | SPST-NO | 安装类型 | Socketable |
| 端子类型 | Through Hole | 安装样式 | DIN Rail |
| 引脚数 | 4 | 封装形式 | Module |
| 端接样式 | Screw | 典型触点布局 | SPST |
产品信息
| 系列 | ED | 功能 | DCSwitching |
| 继电器类型 | Relay | CAD图纸 | 3D CAD Model |
| 开关类型 | DC Switching | 制造商全称 | EDSeries |
| 产品子类型 | Industrial Mount | 控制/显示类型 | :DC |
