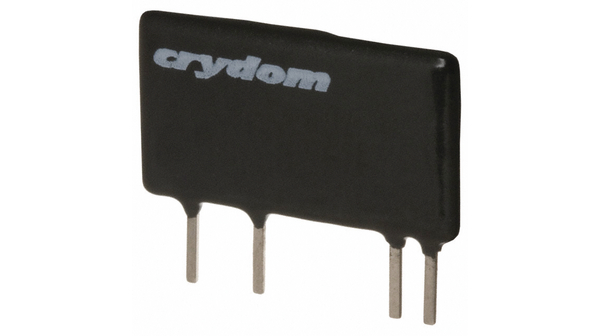

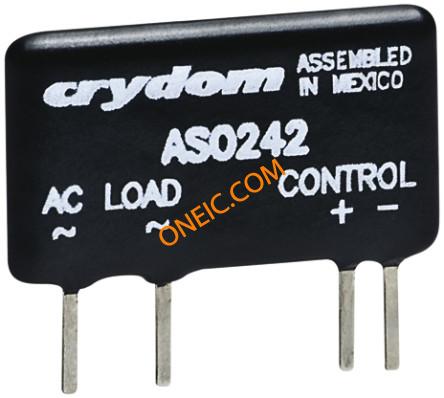

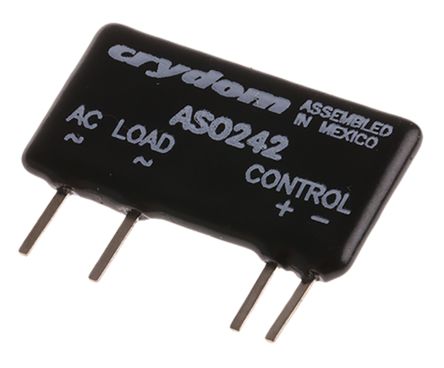

ASO242
| 制造商 | |
| 描述 | Solid State Relays - PCB Mount PCB Mini-SIP 280V 2A,4-10VDC,ZC,SCR Relay SSR 15mA 10V DC-IN 2A 280V AC-OUT 4-Pin Mini-SIP RELAY SSR 2A 240VAC SIP ZERO-X 2A rms PCB Mount, Zero Crossing SCR Solid State Relay, 280V rms SSR, 2A, 12-280VAC, RANDOM Relay;SSR;Zero-Switching;Cur-Rtg0.06-2A;Ctrl-V4-10DC;Vol-Rtg12-280V;4Pin Solid State Relay Control Voltage: 4-10 VDC Load Current: 2 Amps Load Voltage: 12-280 VAC Output Configuration: 1A SPST-NO Mounting: PC Board Solid state relay single phase 4...10 VDC, ASO242, Crydom Crydom 2 A rms PCB（印刷电路板）安装安装 固态继电器, SCR输出, 零交叉切换, 280V有效值 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 56 Days | 其他名称 | CC1336 |
| 子类别 | Solid State Relay | 产品类别 | Solid State Relays - PCB Mount |
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
| 标准封装名称 | SIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | UL,CSA,CE |
| 海关税号 | 85364900 | 抗辐射加固 | No |
电气参数
| 输出端 | SCR | 电路 | SPST-NO (1 Form A) |
| 压摆率 | :200V/s | 输入类型 | DC |
| 电容 | 8pF(Max.) | 输出类型 | AC |
| 负载电流 | 2A | 开关模式 | :Zero Crossing |
| 负载电压 | 12 ~ 280 V | 额定电压 | 10 V |
| 浪涌电流 | :120A | 输出电流 | 2000 mA |
| 供电电压 | 4 VDC to 10 VDC | 介电强度 | 2500V(RMS) |
| 击穿电压 | :600V | 转折电压 | 600Vpeak |
| 隔离电压 | 2500 V | 最大额定电流 | 2 A |
| 最小输入电压 | 4 ~ 10VDC | 输出电压（最大） | 280 V |
| 电源电压（最大） | :10VDC | 最小供电电压 | 12 VAC to 280 VAC |
| 额定电流 - 滤波器 | :60mA | 静态电流（最大） | 0.06 A |
| 输入偏置电流（最大） | 15 mA | 平均整流电流 Io | :2A |
| 额定交流电压（相间） | :280Vrms | 驱动电压（最大Rds On，最小Rds On） | 10VDC |
| 电流 - 非重复浪涌50/60Hz（Itsm） | 120Apeak@16.6ms | 额定交流电压（相对地/中性线） | :12V |
机械参数
| 深度 | 5.1mm | 宽度 | :24.9mm |
| 高度 | 12.7mm | 长度 | 24.1mm |
| 重量 | 0.004 | 包装方式 | Bulk |
| 端接方式 | ThroughHole | 安装类型 | Through Hole |
| 端子类型 | :Through Hole | 安装样式 | Through Hole |
| 引脚数 | 4 | 封装形式 | SIP SSR |
| 冷却的封装 | Mini SIP | 总长度 | 24.1 |
| 包装数量 | Mini-SIP | 尺寸/外形 | 0.950in.Lx0.200in.Wx0.500in.H |
| 端接样式 | PC Pin | 位数 | 4 |
| 外壳尺寸-插件 | 12.7 | 典型触点布局 | :SPST-NO |
| 供应商器件封装 | 4-Mini SIP | ||
产品信息
| 系列 | ASO | 功能 | Zero-Switching |
| 继电器类型 | Relay | 开关类型 | Zero Crossing |
| 电路类型 | 1 Form A | 制造商全称 | ASOSeries |
| 产品子类型 | PCB Mount | 控制/显示类型 | :DC |
| 印刷电路板数量 | 4 | ||
环境参数
| 工作温度 | -30C to 80C | 结工作温度 | 80°C |
