点击放大查看

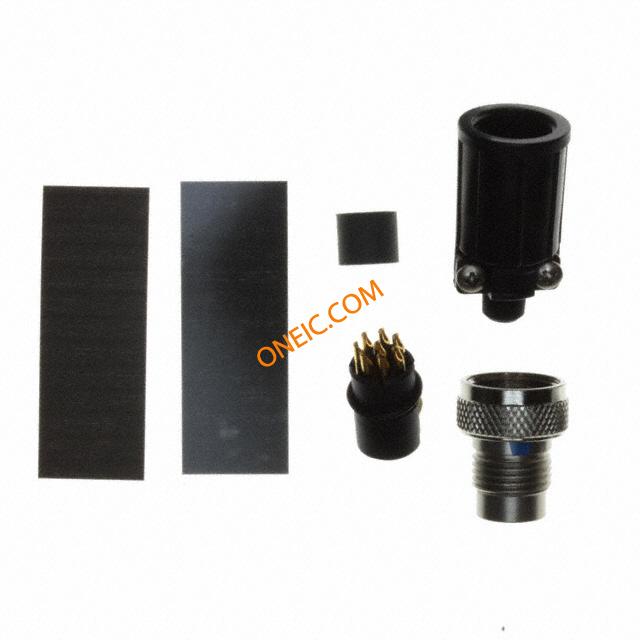

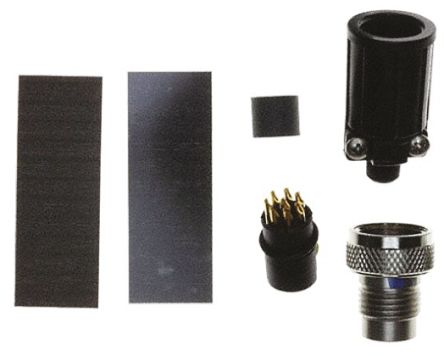

SF6282-8PG-520

制造商	Switchcraft, Inc.
描述	Standard Circular Connector Cable Mt. 8#20 Pin Mini-Shield Solder Conn Circular PIN 8 POS Solder Cup ST Cable Mount 8 Terminal 1 Port CONN PLUG 8POS CABLE PIN Minicon,Shielded,cablemount,8W,pin CABLE8#20PINMINI-SHLD Switchcraft MINI-CON-X 系列 8路电缆安装直向连接器插头 , 公触点
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Mini-Con-X	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压

600VAC/DC

最大额定电流

4.8 A

机械参数

外形尺寸(长x宽)	19.3mm	直径	19.3
包装方式	Bulk	出线方向	No
方向	Keyed	外壳样式	Plug
端接方式	Solder Cup	触头类型	8Signal
安装类型	Cable Mount	外壳镀层	Nickel
连接器类型	Plug, Male Pins	接触镀层	Gold Over Nickel
紧固类型	Threaded	安装样式	Free Hanging
外壳材料（壳体）	Metal	触头材料	Copper Alloy
壳体材料	尼龙	总长度	50.8
端接排数	焊接	端接样式	Solder Cup
第一触头极性	PIN	触点数	8
位数	8	外壳材料及表面处理	Copper, Nickel Plated
静电放电屏蔽	是

产品信息

类型	Circular	系列	Mini-Con-X
产品特性	Cable Clamp, Shielded	产品子类型	Connectors

环境参数

防护等级

IP66/68 - Dust Tight, Water Resistant, Waterproof

工作温度

-40°C ~ 115°C

文档与媒体

PDF 文档

SF Mini-Con-X Connector Series
