点击放大查看

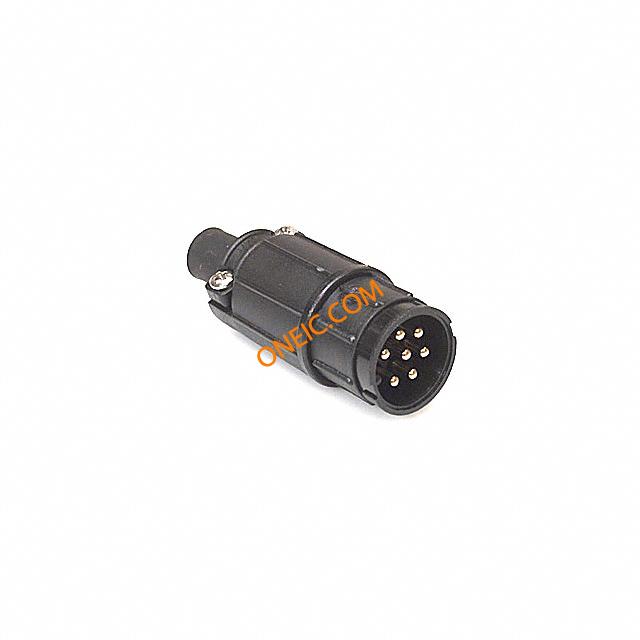

15182-7PG-326

制造商	Switchcraft, Inc.
描述	Standard Circular Connector 7P PIN CBL TO CBL O.D.=.26-.30 Conn Field Installable PIN 7 POS Solder ST Cable Mount 7 Terminal 1 Port CONN RCPT 7POS CABLE PIN MAXI-CONCABLEPLUG,7waypin MAXI-CONCABLE-CABLE#12SOLDER Switchcraft MAXI-CON-X 系列 7路面板安装直向连接器插头 , 公触点
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Maxi-Con-X	其他名称	SC1196
产品类别	Standard Circular Connector	标准包装数量	25
工厂包装数量	25

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压

600V

最大额定电流

23A

机械参数

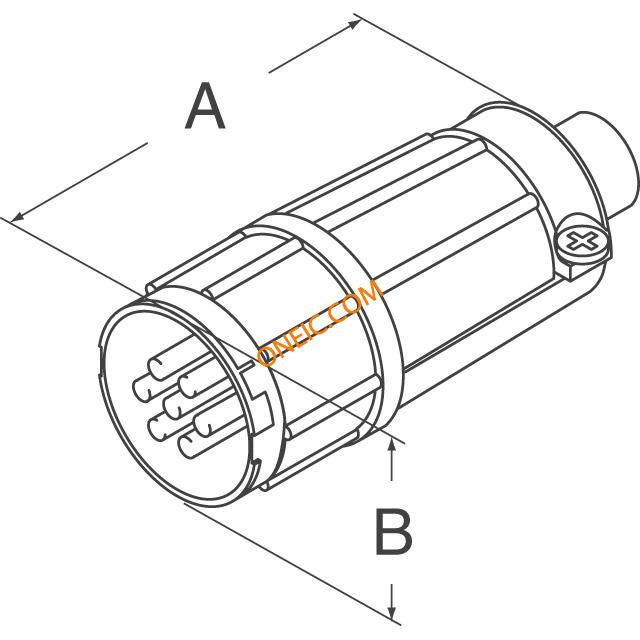

外形尺寸(长x宽)	26.9mm	直径	26.9
包装方式	Bulk	出线方向	No
方向	Keyed	外壳样式	Receptacle
端接方式	Solder	触头类型	7Signal
安装类型	Cable Mount	连接器类型	Receptacle, Male Pins
接触镀层	Gold Over Nickel	紧固类型	Bayonet Lock
触头材料	Brass	壳体材料	尼龙
总长度	63.5	端接排数	焊接
第一触头极性	PIN	触点数	7
位数	7	外壳材料及表面处理	Nylon

产品信息

类型	Field Installable	系列	Maxi-Con-X
产品特性	Cable Clamp	产品子类型	Connectors

环境参数

防护等级

Weathertight

工作温度

-40°C ~ 115°C

文档与媒体

PDF 文档

Maxi(Mini)-Con-X Drawing

PDF 文档

conxall_catalog.pdf
