点击放大查看

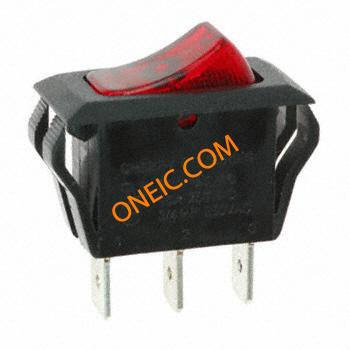

CRE22F2BBRLE
| 制造商 | Cherry AG |
| 描述 | Rocker Switches & Paddle Switches SPST RED 20A ILLUM Switch Rocker ON OFF SPST Quick Connect Curved Rocker 20A 250VAC 559.27VA 100000Cycles SWITCH ROCKER SPST 20A 125V Switch; Rocker; Power; SPST; On-Off; Lighted; Red; Unprinted Rocker Switches SPST RED 20A ILLUM Switch Rocker ON OFF SPST Quick Connect Curved Rocker 20A 250VAC 559.27VA 100000Cycle Switch Rocker ON OFF SPST Quick Connect Curved Rocker 20A 250VAC 559.27VA 100000Cycle Product Highlights:Rugged design with current switching up to 20 amps2-color molded button available for maximum visibilityLighted and non-lighted versionsSplash-proof option availableAvailable in a wide variety of colorsFits to 3 panel cut-out widths SWITCH, ROCKER, SPST, 20A, 250V, RED Switch,Rocker,Power,SPST,On-Off,Lighted,Red,Unprinted |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | CH809 | 产品类别 | Rocker Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULListed,CSACertified,VDEApproved | 海关税号 | 85365005 |
电气参数
| 电路 | SPST | 操作方式 | On-Off |
| 额定功率 | 559.27@(CSA/UL) | 额定电压 | 125V |
| 极数 | 1 | 开关功能 | On-Off |
| 接触电阻 | 0.020Ohms(Max.) | 介电强度 | 1000VAC |
| 最大额定电流 | 20A (AC) | 最大触点电流 | :20A |
| 绝缘电阻 | 10^8Ohms(Min.)@500VDC | 最小输入电压 | 250 |
| 开关功能/额定值 | ON OFF | 触点额定值 @ 电压 | 20 A at 125 V |
| 标称照明电压 | 125 VAC | 额定交流电压（相对地/中性线） | :250V |
机械参数
| 颜色 | Black | 深度 | 16.5 |
| 高度 | 37.03 | 重量 | 0.005 |
| 包装方式 | Bulk | 端接方式 | QCTabs |
| 触点形式 | SPST | 安装类型 | Panel Mount |
| 端子类型 | Quick Connect | 接触镀层 | Silver Alloy |
| 安装样式 | Panel | 本体材料 | Polycarbonate |
| 触头材料 | Silver Alloy | 壳体材料 | Nylon |
| 总长度 | 31.8 | 执行器材料 | Polycarbonate |
| 端接样式 | Quick Connect - 0.250" (6.3mm) | 照明颜色 | Red |
| 按钮样式/尺寸 | Curved Rocker | 位数 | 2 |
| 按钮/帽颜色 | Red | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST | 面板开孔尺寸（外形） | Rectangular - 28.50mm x 12.10mm |
| 照明类型及颜色 | Neon Lamp | 外壳与棱镜材料 | Nylon 66/Nylon 66 |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 类型 | Rocker | 系列 | :CR |
| 产品特性 | Lighted | 照明类型 | LED |
| 制造商全称 | CRSeries | 电气寿命 | 6,000 Cycles |
| 执行器标记 | No Marking | ||
环境参数
| 额定寿命 | 100000Operations | 机械寿命 | 100,000 Cycles |
| 工作温度 | -20°C ~ 85°C | 结工作温度 | 85°C |
