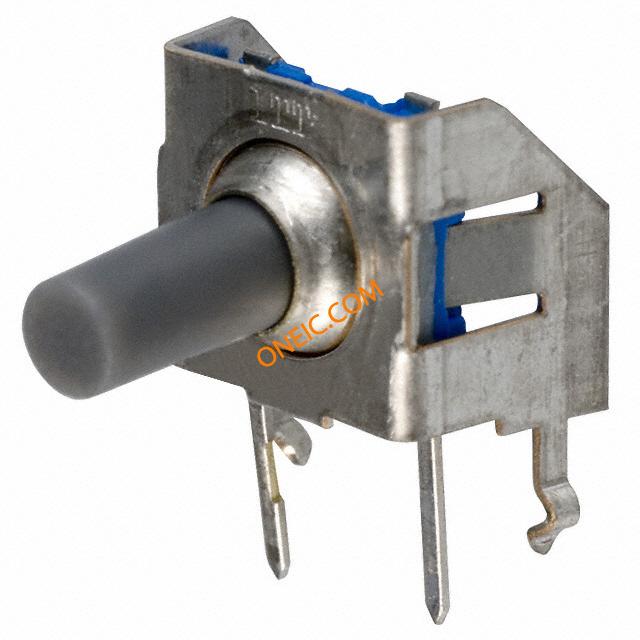

KSL0V211LFT
| 制造商 | C&K Components, Inc. |
| 描述 | Tactile Switches NO SPST Ext Rnd Bttn 0.05A 32VDC 1W Switch Tactile N.O. SPST Round Button PC Pins 0.05A 32VDC 1VA 100000Cycles 1.3N Thru-Hole Bulk 8.56 THT VERTICAL 1.3N AG SWITCH TACTILE SPST-NO 0.05A 32V SWITCH, SPST, 0.05A, 32VDC, 1.3N, R/A |
| 分类 |
商业参数
| 最小起订量 | 250 | 单位包装 | 250 |
| 标准包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365011 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| 电路 | SPST-NO | 最大功率 | 1 W |
| 额定功率 | 1 | 额定电压 | 32 |
| 开关功能 | Off-Mom | 供电电压 | 32V |
| 最大额定电流 | 0.05 A | 最大触点电流 | 50mA |
| 开关功能/额定值 | N.O. | 触点额定值 @ 电压 | 0.05A @ 32VDC |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :32V |
| 直流反向电压（Vr）（最大） | 32V | ||
机械参数
| 密封 | Total | 深度 | 13.64 mm |
| 间距 | 5.1mm | 高度 | 8 mm |
| 重量 | 0.045 | 外形尺寸(长x宽) | 8.00mm x 8.00mm |
| 镀层 | AG | 包装方式 | Bulk |
| 端接方式 | THT | 触头类型 | SPST-NO |
| 致动器类型 | Standard | 安装类型 | Through Hole |
| 端子类型 | PC Pins | 连接器类型 | No |
| 安装样式 | Through Hole | 操作力 | 1.3N |
| 触头材料 | Silver | 总长度 | L8.0mm |
| 尺寸/外形 | 9.5x8.0mm | 执行器直径 | 5.1mm |
| 端接样式 | PC Pin | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Side Actuated | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST-NO | 照明类型及颜色 | Not Required |
| 执行器距PCB垂直高度 | 11.10mm | ||
产品信息
| 匹配码 | KSL0V211LFT | 照明类型 | NOY/N |
| 电气寿命 | 500000cycles | 固件版本 | ROUND |
| 标准交期 | 10 weeks | 基础产品编号 | RIGHTANGLE |
环境参数
| 机械寿命 | 100000 | 防护等级 | SPLASH |
| 工作温度 | -40 to 125°C | ||
文档与媒体
