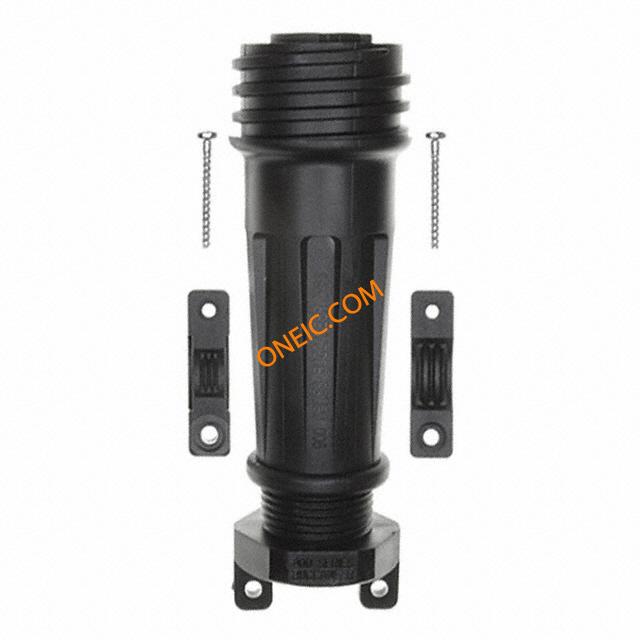

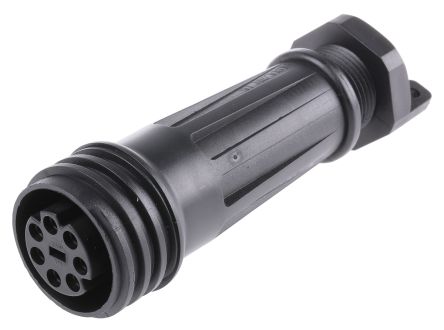

PXA921/07/S
| 制造商 | |
| 描述 | Standard Circular Connector 7 POLE IN-LINE SKT CONN RCPT 7POS INLINE SKT 7 Pole Straight Cable Mount Industrial & Automation Circular Connector with Female Contacts Buccaneer Series SOCKET, IN-LINE, 7WAY CableConnector,In-Line;7;Socket;6to8mmDia;In-LineFlex;Screw;32A Connector: circular; plug; female; PIN:7; Buccaneer 900; for cable Bulgin Buccaneer 系列 7路 电缆安装 直向 连接器 , 母触点 |
| 分类 |
商业参数
| 产品类别 | Standard Circular Connector | 标准包装数量 | 10 |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (19-Dec-2012) |
| 海关税号 | 85366990 | 认证机构 | ULRecognized/CSA/VDE |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | 430VAC/DC | 工作电压 | :600V |
| 接触电阻 | :10mohm | 介电强度 | :2kV |
| 最大额定电流 | 32A | 绝缘电阻 | :5Mohm |
机械参数
| 宽度 | :46mm | 长度 | :127mm |
| 重量 | 0.14 | 包装方式 | Bulk |
| 出线方向 | Yes | 导线线规 | 13-10 |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 端接方式 | Screw | 触头类型 | Socket |
| 安装类型 | Free Hanging (In-Line) | 行程角度 | Straight |
| 电缆直径 | 20-22mm | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Nickel | 紧固类型 | Threaded |
| 安装样式 | Free Hanging | 插入角度 | :- |
| 锁定特性 | threaded joint, external thread | 本体材料 | :Nylon (Polyamide) |
| 触头材料 | Brass | 壳体材料 | Polyamide |
| 包装数量 | 10 | 主要材料 | Sealed |
| 连接器 - 电缆 | plug | 端接样式 | Axial Screw |
| 第一触头极性 | Female | 配接方向 | Threaded |
| 触点数 | 7 | 接触件端接 | :Screw |
| 位数 | 7 | 外壳尺寸-插件 | :- |
| 外壳材料及表面处理 | Polyamide | 线规或范围 - mm² | 2.5...4mm2 |
| 触点材料 - 镀层 | nickel plated | 外壳与棱镜材料 | polyamide |
| 第一连接器安装类型 | :Cable | ||
产品信息
| SPG | 10 | 类型 | CableSocket |
| 连接器性别 | :Receptacle | 系列 | Buccaneer |
| 产品特性 | Cable Clamp | 制造商全称 | 900Series |
| 产品子类型 | Connectors | 适配器系列 | Buccaneer 900 |
| 单元数量 | 1 | ||
环境参数
| NEMA 机架尺寸 | :IP68 | 防护等级 | IP68 - Dust Tight, Waterproof |
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号
PX0911/07/P
Bulgin
Standard Circular Connector 7 POLE FLEX PLUG CONN PLUG 7POS CABLE PIN Buccaneer 900 Series Flex Body Plug (7 pos) Standard Cable 7-13mm Screw Term Conn Buccaneer PL 7 POS Screw ST Cable Mount 7 Terminal 1 Port CIRCULAR CONNECTOR, PLUG, 7POS, CABLE CONN PLUG 7POS INLINE PIN Buccaneer900SeriesFlexBodyPlug(7pos)StandardCable7-13mmScrewTerm Connector: circular; plug; male; PIN:7; Buccaneer 900; for cable Cable plug Buccaneer 900, 7-pole 7, PX0911/07/P, Bulgin Bulgin PX09 系列 900 7路 电缆安装 直向 连接器 插头 , 公触点, 快速连接接合
PX0991
Bulgin
Standard Circular Connector SEALING CAP SEALING CAP FOR PX0921 & PXA921 Heavy duty sealing cap for PX0921 and PXA921 Connector Accessories Sealing Cap HeavydutysealingcapforPX0921andPXA921 Bulgin 连接器

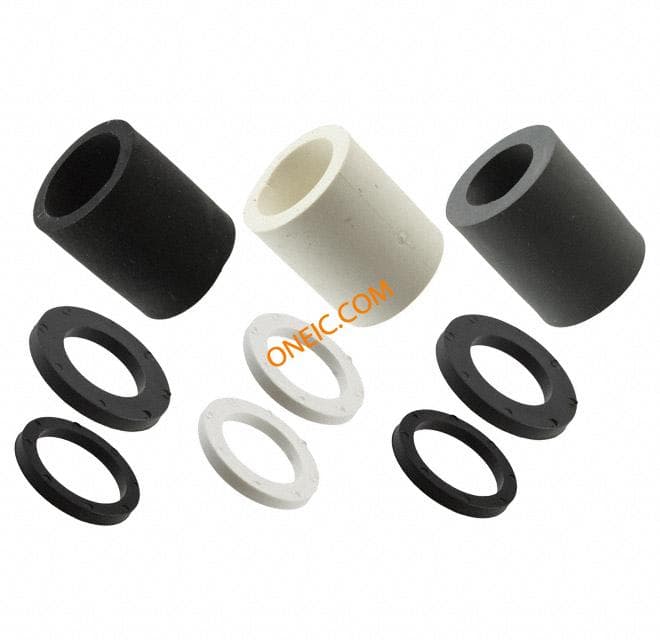

PXA980
