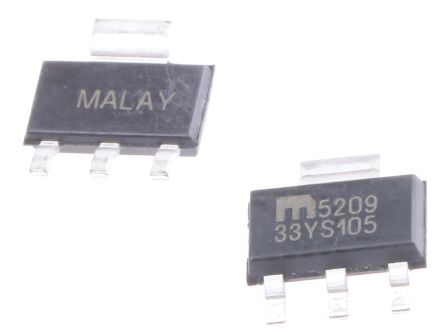

点击放大查看
MIC5209-3.3YS TR
| 制造商 | |
| 描述 | LDO Regulator Pos 3.3V 0.5A 4-Pin(3+Tab) SOT-223 T/R IC REG LDO 3.3V 0.5A SOT223 MIC5209-3.3YS TR, Low Dropout Voltage Regulator, 0.5A, 3.3V ±1%, 2.5 to 16Vin, 4-Pin SOT-223 LDO Voltage Regulators 500mA 1% Low Noise LDO(Lead Free) LDO, REG, 16VIN, 0.5A, 3.3V, 1%, 3SOT223 Micrel Semiconductor MIC5209-3.3YS , LDO 调节器, 500mA, 3.3 V输出 ±1%, 2.5 → 16 V输入, 3 + Tab针 SOT-223封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 576-1274-1 | 标准包装数量 | 2,500 |
| 标准封装名称 | SOT-223 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
电气参数
| 电源抑制比 | 75 dB | 精度 | ±1% |
| 容差 | 2 % | 输出类型 | Fixed |
| 工作模式 | Linear | 额定电压 | 16 V |
| 电源调整率 | 0.05%/V | 负载调整率 | 0.5% |
| 输出电流 | 500mA | 供电电压 | 0.35V @ 500mA |
| 输出数量 | 1 | 稳压器拓扑 | Positive Fixed |
| 稳压器数量 | 1 | 最小输入电压 | 3.3V |
| 最大持续工作电压（MCOV） | :16V | ||
机械参数
| 宽度 | 3.5mm | 高度 | 1.6mm |
| 长度 | 6.5mm | 重量 | 0.000004 |
| 包装方式 | Tape and Reel | 插片宽度 | Tab |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :3 |
| 封装形式 | TO-261-4, TO-261AA | 冷却的封装 | SOT-223 |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 6.5 |
| 包装数量 | SOT-223 | 尺寸/外形 | 6.5 x 3.5 x 1.6mm |
| 位数 | 4 | 外壳尺寸-插件 | 1.6 |
| 供应商器件封装 | SOT-223 | ||
产品信息
| 类型 | LDO | 产品特性 | Current Limit|Reverse Battery Pro... |
| 极性 | Positive | 印刷电路板数量 | 3 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
