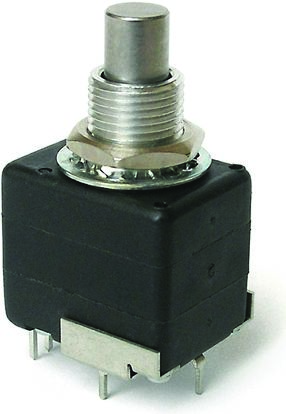

点击放大查看
ENT1J-D28-L00128L
| 制造商 | |
| 描述 | OPTICAL ENCODER,HAZMAT Optical Encoder Rotary Incremental Plain 0.1oz.in Straight Digital Square Wave Bracket Mount PC Pins 512PPR ENCODER OPT ROTARY 128PPR Encoders 1/8 Plain End Axial OPTICAL ENCODER Bourns 2 位 光编码器 , 128 ppr, 普通端轴, 5 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Optical Encoders | 其他名称 | ENT1JD28L00128L |
| 产品类别 | Encoders | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 3000r/min | 输出端 | Quadrature |
| 分辨率 | 128 PPR | 输出类型 | Quadrature (Incremental) |
| 额定电压 | 4.75V | 最大频率 | :3000rpm |
| 供电电压 | 5VDC | 分辨率（位） | :128 |
| 通道数量 | 2 | 最小供电电压 | 5.25V |
机械参数
| 深度 | 15.88 | 高度 | 50.26 |
| 扭矩 | :0.01N-m | 重量 | 0.014 |
| 包装方式 | Bulk | 方向 | Vertical |
| 轴承类型 | Ball | 轴细节 | Plain |
| 致动器类型 | 1/8" Dia Round End | 安装类型 | Bracket Mount |
| 端子类型 | PC Pins | 连接器类型 | :Pin |
| 安装样式 | Panel | 轴直径 | 1/8 in |
| 驱动力 | Rotary | 总长度 | 21.21 |
| 端接样式 | PC Pin | 旋转寿命（最小循环次数） | 200M |
| 最大瞬时扭矩（oz-in / mNm） | 0.1oz.in | ||
产品信息
| 类型 | Optical Encoder | 制动位 | No |
| 系列 | EN | 已删除 | Compliant |
| 分度停止 | Not Indexed | 编码器类型 | Digital Square Wave |
| 可编程性 | No | 内置振荡器 | No |
| 模块/板类型 | No | 每层位数 | Not Indexed |
| 其他规格 | No Switch | 每转脉冲数 | 512 |
环境参数
| 密封等级 | IP40 | 机械寿命 | 200000000 |
| 抗冲击能力 | 50G | 工作温度 | - 40 C to + 75 C |
| 结工作温度 | 75C | ||
