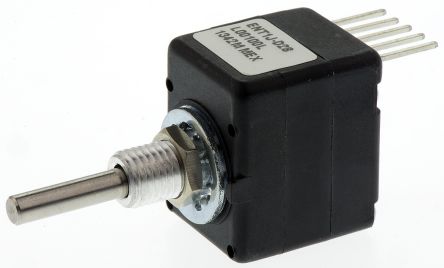

ENT1J-D28-L00100L
| 制造商 | |
| 描述 | ROTARY OPTICAL ENCODER,HAZMAT Optical Encoder Rotary Incremental Plain 0.1oz.in Straight Digital Square Wave Bracket Mount PC Pins 400PPR ENCODER OPT ROTARY Encoders 100CPR AXIAL Bourns 5V dc 100位置 光学编码器, 7.14 mm直径 平轴, 支架安装, 轴向 PC 引脚接端 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Optical Encoders | 其他名称 | ENT1JD28L00100L |
| 产品类别 | Encoders | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 3000r/min | 输出端 | Quadrature |
| 分辨率 | 100 PPR | 输出类型 | Quadrature (Incremental) |
| 额定电压 | 4.75V | 供电电压 | 5VDC |
| 通道数量 | 2 | 最小供电电压 | 5.25V |
机械参数
| 深度 | 15.88 | 高度 | 50.26 |
| 包装方式 | Bulk | 方向 | Vertical |
| 轴承类型 | Ball | 轴细节 | Plain |
| 致动器类型 | 1/8" Dia Round End | 安装类型 | Bracket Mount |
| 端子类型 | PC Pins | 安装样式 | Panel |
| 轴直径 | 1/8 in | 驱动力 | Rotary |
| 总长度 | 21.21 | 端接样式 | PC Pin |
| 旋转寿命（最小循环次数） | 200M | 最大瞬时扭矩（oz-in / mNm） | 0.1oz.in |
产品信息
| 类型 | Optical Encoder | 制动位 | No |
| 系列 | EN | 已删除 | Compliant |
| 分度停止 | Not Indexed | 编码器类型 | Digital Square Wave |
| 可编程性 | No | 内置振荡器 | No |
| 模块/板类型 | No | 每层位数 | Not Indexed |
| 其他规格 | No Switch | 每转脉冲数 | 400 |
环境参数
| 密封等级 | IP40 | 机械寿命 | 200000000 |
| 抗冲击能力 | 50G | 工作温度 | - 40 C to + 75 C |
| 结工作温度 | 75C | ||
